SOLIDWORKS MBD에서 사용할 수 있습니다.
모델을 회전할 때 주석이 표시되는 방식을 제어할 수 있습니다.

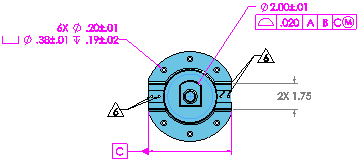

동적 주석 보기를 활성화하면 현재 모델 방향을 기준으로 한 주석 보기만 표시됩니다. 모델을 회전할 때 모델 방향과 수직이 아닌 주석 보기는 사라지고, 수직에 가까워지면 주석이 나타납니다.
주석 보기는 동적 주석 보기를 사용하여 표시될 때 활성 보기로 자동 설정됩니다.
동적 주석 보기를 활성화하려면 다음 중 하나를 수행합니다.
- 동적 주석 보기
(SOLIDWORKS MBD CommandManager)를 클릭합니다.
- FeatureManager 디자인 트리에서 주석
을 오른쪽 클릭하고 동적 주석 보기
를 클릭합니다.
동적 주석 보기를 사용했을 때 표시되는 주석 유형은 주석 바로가기 메뉴 또는 주석 속성 대화 상자에서 선택한 주석 유형에 따라 다릅니다. 사용할 수 있는 옵션으로는
- 피처 치수 보이기
- 참조 치수 보이기
- DimXpert 주석 표시
- 참조 주석 표시. 참조 치수, 부품 번호, 표면 거칠기 표시, 용접 기호, 기하 공차 기호, 데이텀 피처 기호, 데이텀 타겟을 포함하여 치수가 아닌 주석을 표시합니다.
모든 보기를 동적 보기 모드로 표시. FeatureManager 디자인 트리의 주석 폴더에서 표시/숨기기 상태에 관계없이 모든 주석 보기를 표시합니다. 선택 취소하면 숨기지 않은 주석 보기만 표시됩니다.
