각도 메이트

각도 메이트가 예상치 않게 뒤집히지 않도록 참조 방향을 추가할 수 있습니다. 이렇게 하면 메이트 정의가 보다 강화되고 예상 가능해 집니다.

1. 설치 디렉터리\samples\whatsnew\assemblies\angle_mate\angle_case1.sldasm을 엽니다.
2. 메이트 (어셈블리 도구 모음)이나 삽입 > 메이트를 클릭합니다.
3. 메이트 PropertyManager의 표준 메이트 아래에서 각도를 클릭합니다.

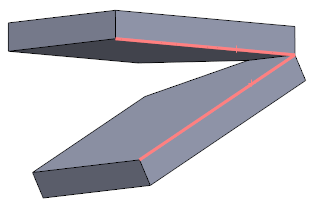

4. 메이트 선택에서 메이트할 요소를 위해 표시된 모서리를 선택합니다.


5. 메이트 선택 아래에서 다음 중 하나를 수행합니다.

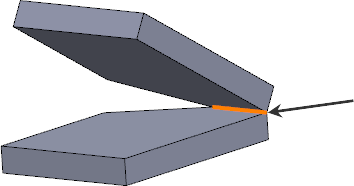

   • 참조 요소에서 표시된 중심축을 선택합니다.


   • 참조 요소 자동 채우기를 클릭합니다.

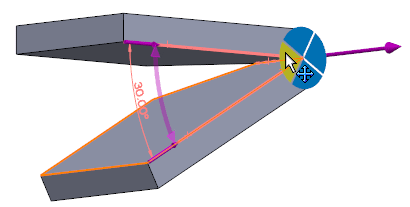

6. 치수 선택기를 사용하여 치수 값을 이동할 각도 방향을 결정합니다.


   치수 선택기에서 아무 사분점이나 클릭하여 치수를 배치합니다.
