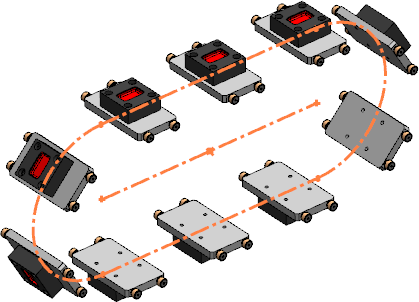

간격 링크 체인 패턴 작성

간격 링크 체인 패턴을 작성하려면 다음을 수행합니다.

  1. 설치 디렉터리\samples\whatsnew\assemblies\chain_pattern\Distance Linkage.sldasm을 엽니다.

  2. 삽입 > 부품 패턴 > 체인 패턴을 클릭하거나 체인 부품 패턴(어셈블리 도구 모음)을 클릭합니다.
  3. PropertyManager에서 피치 방법으로 간격 링크를 클릭합니다.
  4. 체인 경로에서 SelectionManager를 클릭합니다.
  5. SelectionManager에서 닫힌 루프 선택을 클릭하고, 그래픽 영역에서 닫힌 프로파일 스케치를 선택합니다.

  6. 인스턴스 수에 10을 입력합니다.
  7. 체인 그룹 1에서 패턴할 부품으로 그래픽 영역 또는 플라이아웃 FeatureManager 디자인 트리에서 Mount Base <1>을 선택합니다.
  8. 경로 링크 1에 그림에 표시된 면을 선택합니다.

  9. 경로 링크 2에 그림에 표시된 면을 선택합니다.

  10. 경로 정렬면의 경우 플라이아웃 FeatureManager 디자인 트리의 Mount Base <1>에서 우측면을 선택합니다.
  11. 체인 그룹 1에서 동등 간격을 클릭합니다.
  12. 를 클릭합니다.
