프로파일 중심 메이트

중심으로 메이트는 각각에 대한 사각형 및 원형 프로파일과 같은 공통 부품 유형을 중심으로 자동 정렬하고 부품을 전체적으로 정의합니다.

1. 설치 디렉터리\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm을 엽니다.
2. 메이트 (어셈블리 도구 모음)이나 삽입 > 메이트를 클릭합니다.
3. PropertyManager의 고급 메이트 아래에서 프로파일 중심을 클릭합니다.

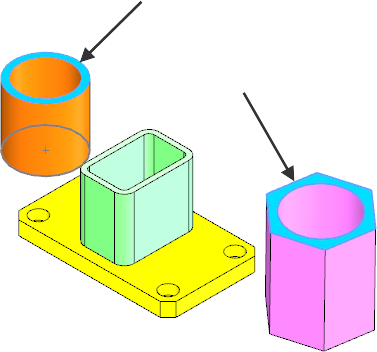

4. 메이트할 요소에서 표시된 면을 선택합니다.



   부품이 정렬됩니다.



5. 메이트 맞춤에서 반대 맞춤을 클릭합니다.


6. 부품을 회전시키려면 보기 방향에서 시계 방향을 클릭합니다.


7. 를 클릭합니다.

   PropertyManager는 여전히 열려있습니다.

8. 고급 메이트에서 프로파일 중심을 클릭합니다.
9. 메이트할 요소에서 표시된 면을 선택합니다.



   부품이 정렬됩니다.



10. 오프셋 거리에 2.5를 입력하고 치수 뒤집기를 선택합니다.


11. PropertyManager에서 회전 잠금을 선택하여 부품이 회전하지 못하도록 합니다.
12. 를 클릭합니다.
13. 를 다시 클릭하여 PropertyManager를 닫습니다.
