Format pliku danych biblioteki komponentów

Plik danych tworzony przez CircuitWorks podczas eksportowania biblioteki komponentów jest taki sam, jak plik wymagany podczas importowania pliku danych.

W każdym wierszu pliku danych występują poniższe pola, rozdzielone separatorem pliku:
  • Numer części komponentu
  • Nazwa części (z rozszerzeniem .sldprt lub .sldasm)
  • Ścieżka komponentu
  • Nazwa konfiguracji - pozostawić puste, aby użyć ostatnio zapisanej konfiguracji
  • Wysokość komponentu w metrach
  • Orientacja komponentu, 1 - 6:
    1. Wyrównany z płaszczyzną przednią XY - dodatnie Z
    2. Wyrównany z płaszczyzną górną XZ - dodatnie Z
    3. Wyrównany z płaszczyzną prawą ZY - dodatnie Z
    4. Wyrównany z płaszczyzną przednią XY - ujemne Z
    5. Wyrównany z płaszczyzną górną XZ - ujemne Z
    6. Wyrównany z płaszczyzną prawą ZY - ujemne Z
  • Wartość źródłowa desygnatora odniesienia - wykorzystywana jako przyrostek podczas generowania wartości desygnatora odniesienia podczas eksportu
  • Typ komponentu - "3" dla komponentów elektrycznych
  • system CAD - "0" dla SOLIDWORKS
  • Odsunięcie X komponentu (domyślnie 0)
  • Odsunięcie Y komponentu (domyślnie 0)
  • Obrót komponentu (domyślnie 0)
  • Odsunięcie Z komponentu (domyślnie 0)
Jeżeli jako separator dziesiętny używany jest przecinek (,), to jako separator pól należy wykorzystać pionową kreskę (|) lub znak tabulacji.

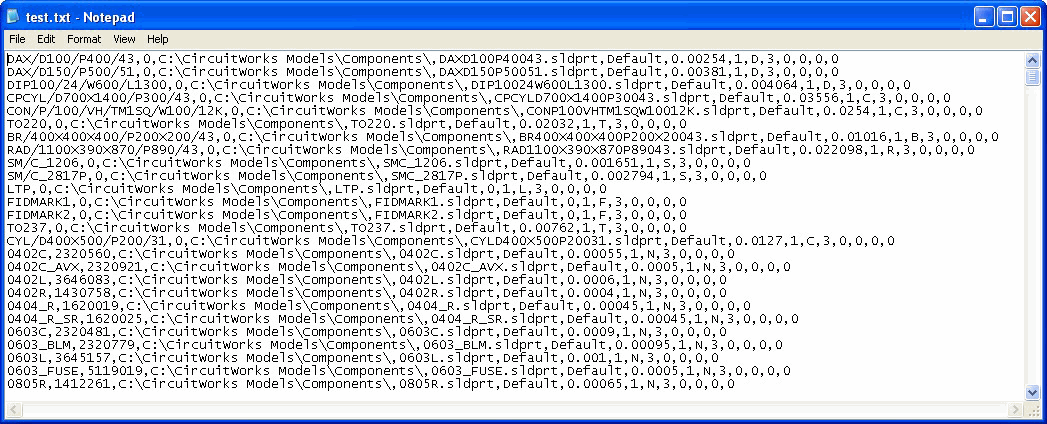

Przykładowy plik danych:
