Wymagania geometryczne - Kolanko

Aby komponent był używany jako Kolanko w SOLIDWORKS Routing (Wyznaczanie trasy) wymagane są następujące elementy.

Nazwy szkiców i wymiarów wyznaczania trasy uwzględniają wielkość liter.

Łuk kolanka

  • Szkic nazwany Łuk kolanka
  • Łuk reprezentujący linię środkową kolanka z wymiarem nazwanym:
    • Promień zgięcia@Łuk kolanka
    • Kąt zgięcia@Łuk kolanka

Przykład:

Trasa

  • Szkic:
    • nazwany Trasa
    • na płaszczyźnie normalnej do jednego końca łuku
  • Okrąg reprezentujący zewnętrzną średnicę kolanka z wymiarem nazwanym Średnica@Trasa
  • Wymiar pomiędzy środkiem okręgu a środkiem łuku:
    • nazwany Promienia zgięcia@Trasa
    • połączony z Promień zgięcia@Łuk kolanka

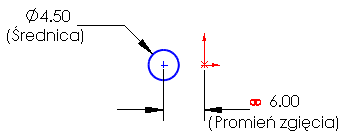

Przykład:

Funkcja

Wyciągnięcie po ścieżceFM_sweep_feature.gif przy użyciu:
  • Trasa dla Profil
  • Łuk kolanka dla Ścieżka
  • Opcja Cienkie ścianki, aby ustawić grubość ścianki

Przykład:
