Można utworzyć obrócone widoki przekroju poprzez nałożenie szkiców na widok.
Obrócony widok przekroju używający pełnego zaokrąglenia na żebrze
W tym przykładzie, intencją jest pokazanie częściowego widoku przekroju żebra. Aby zilustrować jak wygląda przekrój poprzeczny żebra, należy ręcznie utworzyć szkic i zastosować kreskowanie obszaru.
Pierwotna część
|
 |
Należy naszkicować równoległe linie w widoku.
Zablokować fokus widoku poprzez dwukrotne kliknięcie w widoku, aby szkic nie zmieniał się parametrycznie z częścią. Upewnić się że klikamy dwukrotnie w widoku, nie w arkuszu, aby zapewnić że szkicujemy w widoku.
|
 |
Należy powiązać jedną z linii za pomocą relacji prostopadłej do krawędzi żebra.
|
 |
Dodać styczny łuk, splajn i wymiary do szkicu. Jest konieczne, aby uczynić szkic całkowicie zdefiniowanym. Wymiary definiują rozmiar szkicu i powiązują szkic do części.
|
 |
Ukryj wymiary, klikając Ukryj/pokaż adnotacje (pasek narzędzi Adnotacja).
|
 |
Dodaj kreskowanie, klikając Kreskowanie/wypełnienie obszaru (pasek narzędzi Adnotacja). |
 |
Obrócony widok przekroju używający Przerwań
Można połączyć widok przerwania z jednym lub więcej widoków przekroju, aby utworzyć obrócony widok przekroju.
Obrazy dzięki uprzejmości D & M Education, LLC.

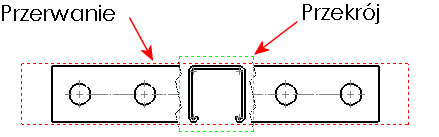

| Należy utworzyć widok przekroju i wyrównać go z przerwaniem. |
|
| Ukryć widok użyty jako widok źródłowy do przecięcia przekroju lub przenieść do poza arkusz rysunku. Aby uzyskać szczegółowe informacje, zobacz temat Ukrywanie i wyświetlanie widoków.
|
|
| Utworzyć Rozmiar przerwy linii przerwania wystarczająco duży, aby pomieścić widok przekroju. |
|
| Przeciągnąć widok przekroju do przerwy, aby była nałożona na przerwanie. |
 |
