Współdzielenie szkiców

Możemy użyć tego samego szkicu, aby utworzyć różne operacje.

Aby utworzyć różne operacje przy użyciu tego samego szkicu, należy:

  1. Utworzyć szkic.
  2. Utworzyć operację ze szkicu.
  3. W drzewie operacji FeatureManager wybrać ten sam szkic, który został użyty do utworzenia pierwszej operacji.
  4. Utworzyć drugą operację ze szkicu.

    Możemy dodać kolejne szkice wymagane dla utworzenia operacji. Na przykład: jeżeli jedna operacja jest wyciagnięciem a inna obrotem, możemy użyć tego samego szkicu dla obydwu operacji ale dodać linię środkową dla utworzenia obrotu.

    W drzewie operacji FeatureManager, szkic wspólny dla wielu operacji jest identyfikowany przez symbol FM_multi-use_sketch.gif.

    shared_sketch_03.gif shared_sketch_04.gif

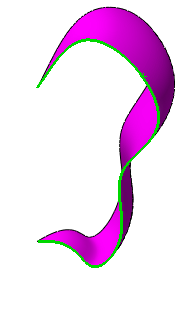

    Szkic użyty do obrotu powierzchni Szkic wspólny dla wyciągnięcia powierzchni
    shared_sketch_01.gif shared_sketch_02.gif
    Szkic użyty do operacji wyciągnięcia po profilach z cienkimi ściankami Szkic wspólny dla operacji wyciągnięcia dodania cienkiej ścianki
