Strona Dostosuj sprzęt jest używana do wyboru standardów, kategorii, typów i komponentów. Na poziomie komponentu można wybrać rozmiary komponentu, wartości właściwości typu oraz numery części dla typu.
Aby uprościć konfigurację, należy wybrać tylko elementy, których używamy.
Nawigacja pomiędzy standardami odbywa się przy użyciu lewego okienka lub poprzez klikanie folderów w prawym okienku.
Aby uzyskać dostęp do strony Dostosuj sprzęt, należy:
- W Windows kliknąć .
- Kliknąć 2 - Dostosuj sprzęt.
Aby skonfigurować konkretny typ lub komponent:
Kliknąć prawym przyciskiem myszy folder lub komponent w okienku zadań SOLIDWORKS Biblioteka projektu i wybrać Konfiguruj.
Można dostosować sprzęt poprzez wybranie indywidualnych komponentów i ustawienie ich wartości właściwości.
Aby wyświetlić komponent, należy:
Kliknąć standard w lewym panelu i rozwinąć jego kategorie oraz typy lub kliknąć ikony folderów w prawym panelu. Poniżej typu, wybrać komponent. Na stronie pojawia się ikona komponentu, nazwa i liczba możliwych konfiguracji.
Liczbę konfiguracji dla komponentu można zmniejszyć usuwając zaznaczenia rozmiarów i wartości konfiguracji, które nie są używane. W wyniku tego występuje mniej numerów części do wprowadzenia, a mniejsza biblioteka Toolbox jest łatwiejsza w użyciu.
Lewe okienko

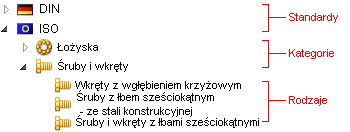

Poza dostosowanymi folderami i komponentami zdefiniowanymi przez użytkownika drzewo standardów Toolbox w lewym okienku zawiera także standardy, kategorie oraz typy.
Elementy w lewym okienku można kliknąć prawym przyciskiem mysz, aby wykonać poniższe czynności na plikach w folderach standardów, kategoriach folderów standardów, folderach typów komponentów wewnątrz kategorii lub pojedynczych plikach komponentów:
- Wytnij i wklej pliki z zachowaniem nazw plików
- Kopiuj i wklej pliki
- Usuń pliki
- Wstaw nowe podfoldery
- Dodaj nowe pliki
Aby zmienić nazwę pliku lub folderu, należy ją dwukrotnie kliknąć.
Prawe okienko
W bibliotece Toolbox dołączane są tylko te elementy, które są wybrane w prawym okienku. Można wybierać lub usuwać wybór elementów w prawym okienku.
Aby usunąć element, należy wyczyścić pole wyboru. Po wyczyszczeniu elementu, jest on wyłączony w lewym i prawym okienku aż do ponownego jego wybrania.
Kiedy element lub standard jest usunięty z lewego okienka, staje się niedostępny.
Aby otworzyć standard, kategorię lub typ, należy kliknąć folder w prawym panelu. Aby przejść o jeden poziom do góry, należy kliknąć Powrót do góry
.
Aby wybrać lub usunąć zaznaczenie rozmiarów komponentów i edytować właściwości komponentów, należy wybrać jeden komponent.
Standardowe właściwości
Należy kliknąć nazwę standardowej właściwości i wybrać lub usunąć zaznaczenie wartości na liście po prawej stronie.
| |
Ogólne |
.. Określa komponent w drzewie Standardy Toolbox. Aby zmienić nazwę standardu, należy zmienić opis.
Nazwa pliku. Określa względną ścieżkę do głównej części wybranego komponentu.
Użyj pojedynczego Numeru części na rozmiar, bez względu na długość jest dostępna dla komponentów z edytowalnymi właściwościami długości, takich jak stal konstrukcyjna. Należy wybrać tą opcję, aby przypisać jeden numer części dla wszystkich długości danego rozmiaru. Wyczyścić tą opcję, aby przypisać numer części dla każdej długości. Kiedy opcja jest wybrana, kolumny Długość i Nazwa konfiguracji konfiguracji są usunięte i tabela wyszczególnia tylko konfiguracje z unikatowymi rozmiarami.
|
| |
Właściwości komponentu |
Lista właściwości jest różna w zależności od komponentu. Wspólne właściwości obejmują wymiary (takie jak Rozmiar) i Wyświetlanie gwintu. Wybierane wartości właściwości określają całkowitą liczbę konfiguracji komponentu. Aby zmniejszyć liczbę konfiguracji, należy usunąć zaznaczenie rozmiaru i innych wartości właściwości.
|
 |
Właściwość globalna |
Oznacza właściwość współdzieloną z innymi komponentami w standardzie. |
 |
Dodaj nowy rozmiar |
Otwiera okno dialogowe Dodaj nowy rozmiar, gdzie można dodać dostosowany rozmiar do rozmiarów sprzętu lub do listy właściwości konfiguracji długości. |
| |
Kolor |
Określa kolor wyświetlania dla komponentu. Należy kliknąć kolor lub kliknąć Domyślny kolor, aby przywrócić ustawienia domyślne. |
Dostosowane właściwości
Dostosowane właściwości to właściwości komponentu zdefiniowane przez użytkownika. Można tworzyć dostosowane właściwości tekstowe i listy.
Po utworzeniu dostosowanej właściwość, pojawia się ona na liście Dostosowane właściwości. Wybierzmy ją, aby zastosować do komponentu:
Można następnie ustawić wartości domyślne właściwości na liście po prawej stronie. Właściwość posiada wartości tylko do odczytu do czasu jej wybrania.
 |
Dodaj nową dostosowaną właściwość |
Tworzy nową dostosowaną właściwość. Patrz: Definicja dostosowanej właściwości. |
 |
Modyfikuj dostosowaną właściwość |
Edytuje istniejącą dostosowaną właściwość. Patrz: Definicja dostosowanej właściwości. |
 |
Usuń dostosowaną właściwość |
Usuwa właściwość z biblioteki Toolbox. |
 |
Dostosowana właściwość materiału |
Wskazuje dostosowaną właściwość, która wyszczególnia materiały z biblioteki materiałów SOLIDWORKS. Z materiałami SOLIDWORKS można połączyć tylko jedną właściwość. |
Lista wartości właściwości
Kliknięcie standardowej lub dostosowanej właściwości powoduje wyświetlenie listy wartości dla tej właściwości. Lista wartości służy do wybierania lub usuwania wyboru rozmiarów standardowych właściwości.
Dla dostosowanych właściwości tekstowych można ustawiać wartości domyślne dla wybranego komponentu.
Dla dostosowanych właściwości z listy:
- Aby wyłączyć elementy listy dla wybranego komponentu, należy wyczyścić Włączony.
- Aby przypisać domyślną wartość, kliknąć Domyślne.
Lista konfiguracji
Lista konfiguracji zawiera wszystkie możliwe kombinacje wartości standardowych i dostosowanych właściwości dla wybranego komponentu.
Usunięcie zaznaczenia wartości właściwości powoduje aktualizację listy i zmniejszenie liczby konfiguracji.
Kolumny listy są właściwościami komponentu. Wszystkie kolumny, za wyjątkiem Numer części, Opis i Komentarz, można tylko wyświetlać. Wartości dla Numer części, Opis i Komentarz pojawią się we właściwościach konfiguracji w SOLIDWORKS.
| |
Nazwa konfiguracji |
Zawiera wartości właściwości dla każdej konfiguracji w postaci skróconej.
|
| |
Numer części |
Określa numer części konfiguracji. W Toolbox Numer części jest numerem części listy materiałów (LM) SOLIDWORKS. Jeżeli używamy innej dostosowanej właściwości specyficznej dla konfiguracji w Enterprise PDM dla numerów części, należy użyć tej dostosowanej właściwości również dla części Toolbox. Na przykład standardowa karta danych części Enterprise PDM mapuje do SOLIDWORKS dostosowaną właściwość Numer. Aby użyć standardowej karty danych części z częściami Toolbox, należy utworzyć i wypełnić dostosowaną właściwość Numer w Toolbox zamiast używać Numer części.
|
| |
Opis |
Określa opis konfiguracji.
|
| |
Komentarz |
Określa komentarz dla konfiguracji.
|
 |
Import/eksport |
Import/eksport znajduje się ponad paskiem przewijania listy konfiguracji.
Kliknąć Import/eksport i wykonać dowolną z poniższych czynności:
- Aby zaimportować dostosowane części z arkusza kalkulacyjnego Excel, kliknąć Import danych.
- Aby wyeksportować tabelę konfiguracji do arkusza Excel w celu umożliwienia wprowadzania numerów części i innych wartości, należy kliknąć Eksport danych. Zobacz Dostosowywanie części z numerami części.
-
Aby utworzyć nową część SOLIDWORKS dla każdej konfiguracji wyszczególnionej w folderze części określonym na stronie Ustawienia użytkownika, kliknąć Utwórz części. Aby tworzyć części, aplikacja SOLIDWORKS musi działać. Polecenie to jest dostępne, jeżeli jest wybrane Utwórz części (patrz: Ustawienia użytkownika Toolbox).
Utwórz części może utworzyć tysiące plików części dla pojedynczego komponentu. Nie należy wybierać tego narzędzia, chyba że jest się administratorem Toolbox i posiada się wiedzę, że potrzebne są pliki części.
- Aby dodać wszystkie wyszczególnione konfiguracje do głównego pliku części, kliknąć Utwórz konfiguracje. Polecenie to jest dostępne, jeżeli nie jest wybrane Utwórz części (patrz: Ustawienia użytkownika Toolbox).
|
Można zmienić układ kolumn przeciągając kolumny nagłówków.
