Criar tabelas de bloco de título

  1. Em uma peça ou montagem, clique em Tabela Bloco de Título (barra de ferramentas Tabela) ou em Inserir > Tabela > Tabela Bloco de Título .
  2. No PropertyManager, siga um destes procedimentos:
    • Para usar um template para criar a tabela, em Tabela Bloco de Título, clique em Abrir template de Tabela Bloco de Título PM_Table_Browse_Template.gif, na caixa de diálogo, selecione um template e clique em Abrir.
    • Para criar uma tabela Bloco de Título sem usar um template, em Tamanho da Tabela, selecione o número de Colunas e Linhas da tabela.
  3. Se estiver criando uma tabela Bloco de Título sem usar um template, em Borda, execute uma das seguintes ações:
    • Clique em Usar configurações do documento para usar as configurações de borda armazenadas na peça ou montagem.
    • Limpe Usar configurações do documento e selecione um peso de linha para a Borda de caixa Botão border_boundary.png e Borda de grade Botão border_grid.png.
  4. Clique em .
  5. Na área de gráficos, arraste e clique para posicionar a tabela.

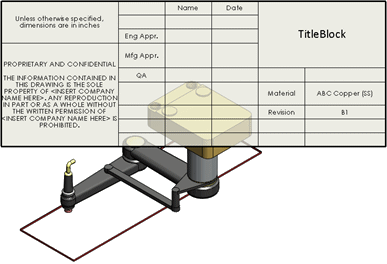

    A tabela Bloco de Título é exibida transparente, para que você possa ver o modelo.



  6. Para dimensionar a tabela proporcionalmente:
    1. Posicione o ponteiro no canto superior esquerdo e clique em .
    2. No PropertyManager, em Escala da tabela Bloco de Título, use o controle para modificar o tamanho da tabela.

      Você pode também alterar as bordas.

    3. Clique em .

    É possível também arrastar um canto da tabela na área de gráficos para redimensioná-la, mas o tamanho da fonte não é alterada proporcionalmente.

  7. Edite a tabela usando as barras de ferramentas de célula, linha e coluna que são exibidas quando você clica em uma célula. Consulte Barras de ferramentas de célula, linha ou coluna de tabela.
  8. Clique com o botão direito na tabela para abrir um menu que permite:
    • Adicionar e manipular colunas e linhas
    • Salvar a tabela como um template
    • Abrir a tabela em uma janela separada
    • Imprimir a tabela e o modelo
      Para imprimir somente a tabela, abra-a em uma janela separada e imprima a partir dessa janela.
