O assistente Exportar para AEC ajuda você a preparar um modelo do SOLIDWORKS para poder importá-lo para o software AEC.
O assistente o ajuda a especificar o plano host do modelo (com base em piso, teto ou parede) e o nível de recursos suprimidos a aplicar. Você pode visualizar as suas opções na área de gráficos antes de salvar o arquivo corretamente orientado e simplificado no formato .sat. O arquivo resultante usa as coordenadas de referência que você fornece no assistente.
- Abra o modelo a exportar.
- Clique em Exportar para AEC
(barra de ferramentas Ferramentas) ou .
- No PropertyManager, em Definir Host:
- Selecione o tipo de componente de host: Componente baseado em piso, Componente baseado em teto ou Componente baseado em parede.
- Use a árvore de projeto flyout do FeatureManager para selecionar o plano de referência do host.
- Opcionalmente, selecione Inverter normal para inverter a orientação do eixo padrão.
Por padrão, o sistema de coordenadas de saída para um:
- Componente baseado em piso ou teto é definido com +Z normal ao plano do piso.
- Componente baseado em parede é definido com +Y normal ao plano de referência da parede.
- No modelo, selecione um ponto de referência.
- Clique em
.
- Na página Especificar detalhes de exportação, em Definir detalhes do modelo alvo, selecione uma das opções a seguir e clique em Gerar visualização para abrir uma segunda janela de gráficos com uma visualização da quantidade de detalhes que será exportada:

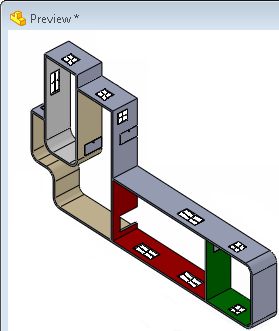

- Alto
O modelo é exportado como está, sem remover os detalhes.
A visualização mostra o modelo na orientação esperada para produtos de AEC.

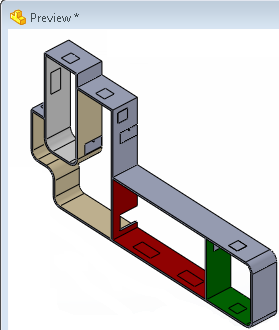

- Médio
Todos os componentes internos são removidos e a geometria da seção transversal interna é removida e solidificada. Filetes e chanfros com raios menores que uma polegada são removidos e furos com menos de duas polegadas de diâmetro são suprimidos.

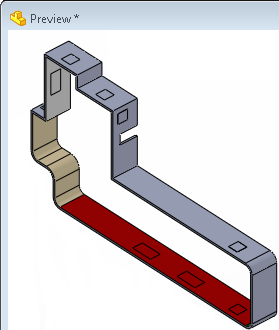

- Baixo
Todos os componentes internos são removidos e a geometria da seção transversal interna é removida e solidificada. Filetes e chanfros com raios menores do que duas polegadas serão removidos. Furos menores do que três polegadas de diâmetro e extrusões menores do que três polegadas de profundidade total serão suprimidos.
- Descrição personalizada
Gerar visualização não está disponível. Clique em para iniciar o processo de redução.
Consulte a Ajuda do SOLIDWORKS: Ferramenta de redução.
- Clique em .
- Clique em Salvar como .SAT.
- Especifique o nome e local do arquivo e clique em Salvar.
