Приложение CircuitWorks

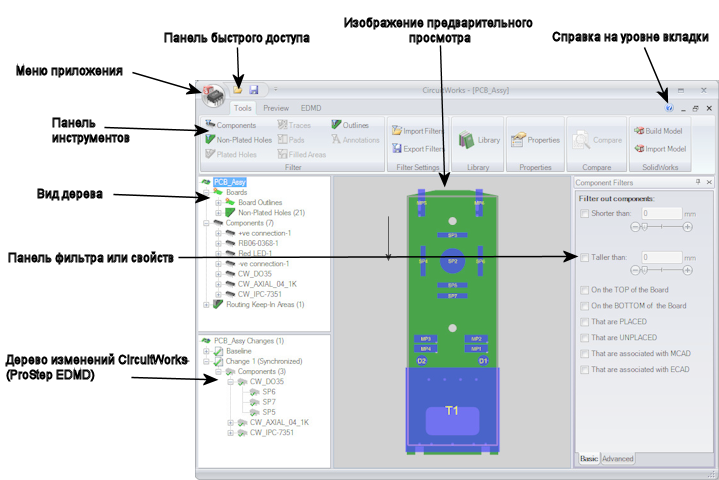

При открытии файла ECAD в SOLIDWORKS отображается окно CircuitWorks. Используйте этот интерфейс для открытия, сравнения и сохранения файлов ECAD, для фильтрации элементов с целью упрощения модели, изменения свойств ECAD и построения моделей деталей и сборок SOLIDWORKS.

Содержание

  • Меню приложения

    С помощью меню приложения CircuitWorks можно открыть и сохранить файлы ECAD, напечатать предварительное изображение, получить доступ к параметрам CircuitWorks и выйти из CircuitWorks.

  • Панель быстрого доступа

    Панель быстрого доступа позволяет перейти к наиболее часто используемым командам CircuitWorks.

  • Панель инструментов

    С помощью панели (или ленты) инструментов CircuitWorks вы можете получить доступ к инструментам и командам CircuitWorks. Выберите вкладку Инструменты, Предварительный просмотр или EDMD, чтобы отобразить соответствующие команды.

  • Вид дерева

    Вид дерева CircuitWorks – это иерархическое отображение данных ECAD.

  • Изображение предварительного просмотра

    Изображение предварительного просмотра CircuitWorks – это графическое представление данных ECAD.

  • Панель фильтра или свойств

    Панель в правой части приложения CircuitWorks открывается только при просмотре свойств элементов или при использовании фильтра.

  • Масштебирование и множественный выбор

    Можно выбрать несколько элементов в дереве CircuitWorks и отображать или редактировать общие свойства. Также можно получить доступ к параметрам масштабирования и просмотра, нажав правой кнопкой мыши в области предварительного просмотра CircuitWorks.
