Определение ортотропных свойств

Направления ортотропного материала компонента определяются на основе выбранной справочной геометрии.

Если способ изготовления детали не позволяет задать общую справочную геометрию для всего компонента, моделирование детали необходимо выполнять отдельными частями, чтобы правильно задать ортотропные направления.

Например, может быть рассмотрена представленная на рисунке деталь:


Данную деталь необходимо моделировать как две детали: цилиндр и плоский лист. Затем, может быть использована плоскость в качестве справочной геометрии, для определения направлений ортотропного материала плоского листа, и ось цилиндра - в качестве справочной геометрии для цилиндра.

orthotropic_mat_cylindrical.gif orthotropic_mat_plane.gif

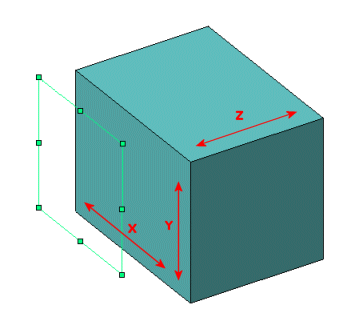

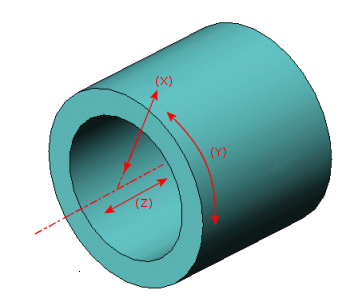

Радиальное (X), тангенциальное (Y) и осевое (Z) направления ортотропного материала, при использовании оси в качестве справочной геометрии. Направления X, Y и Z ортотропного материала, при использовании плоскости в качестве справочной геометрии.
