Создает скругление со значениями переменного радиуса. Используйте контрольные точки для более простого определения скругления.
 |
 |
 |
| Модель с линиями перехода
|
Кромки для скругления |
Применены скругления переменного размера |
| Пример точек управления переменного размера |
 |
| Без точек управления |
 |
 |

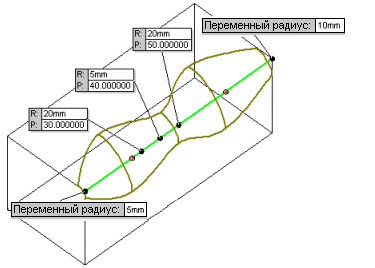

| Точки управления переменного размера |
С точками управления |
Скруглить элементы
 |
Кромки для скругления |
В графической области выберите объекты, которые необходимо скруглить. |
| |
Распространить вдоль линий перехода |
Скругление распространяется на все грани, расположенные касательно к выбранной грани. Пример: Распространить вдоль линий перехода |
| |
Полный предв. просмотр |
Отображает предварительный вид скругления всех кромок. |
| |
Частичный предв. просмотр |
Отображает предварительный вид скругления только одной кромки. Нажмите клавишу A для последовательного предварительного просмотра каждого скругления. |
| |
Нет предв. просмотра |
Уменьшает время перестроения моделей со сложными поверхностями. |
Параметры скругления
Выбранный
Метод скругления определяет доступные параметры.
| Симметричный |
Создание симметричного скругления, определяемого радиусом. |
| Асимметричный |
Создание асимметричного скругления, определяемого двумя радиусами. |
Настройки переменного радиуса — симметричный
 |
Присоединенные радиусы |
Служит для отображения списка кромок, выбранных в разделе Скруглить элементы для Кромки, грани, элементы и петли , а также точек управления, заданных в графической области. |
 |
Радиус |
Устанавливает радиус скругления. Выберите вершины, к которым применяется данный радиус, в Присоединенные радиусы. Если скругление замкнутого сплайна и радиус скругления превышают кривизну кромки сплайна в какой-либо точке, может быть создана нежелательная геометрия.
|
| |
Настроить все |
Служит для применения текущего радиуса ко всем элементам в разделе Присоединенные радиусы. |
| |
Профиль |
Служит для установки типа профиля скругления. Профиль служит для определения формы поперечного сечения для скругления.
|
Конический Ро
|
Служит для установки соотношения, определяющего толщину кривой. Введите значение в диапазоне от 0 до 1.
|
|
Радиус конуса
|
Задает радиус кривизны в точке изгиба на кривой.
|
|
 |
Количество экземпляров |
Задает число управляющих точек на кромках. |
| |
Плавный переход |
Создает скругление, плавно изменяющееся от одного радиуса к другому при согласовании кромки скругления со смежной гранью.
|
| |
Линейный переход |
Создание скругления, линейно изменяющегося от одного радиуса к другому, без согласования касательности кромки со смежным скруглением.
|
Настройки переменного радиуса — асимметричный
|
Присоединенные радиусы |
Список вершин кромок, выбранных в разделе Скруглить элементы, для параметра Кромки, грани, элементы и петли
, а также список управляющих точек, выбранных в графической области. Вершины, соединенные с несколькими скругленными кромками, отображаются в данном списке с *V. Такие вершины также отображаются с точкой управления несколькими кромками в графической области. Можно обратить ориентацию скругления на одной или нескольких кромках, пересекающих такую вершину. Нажмите точку управления несколькими кромками, чтобы выбрать кромки, для которых требуется обратить ориентацию.
 |
 |
Расстояние 1 |
Задается радиус для одного направления скругления. |
 |
Расстояние 2 |
Задается радиус для другого направления скругления. |
| |
Настроить все |
Текущие значения параметров Расстояние 1 и Расстояние 2 применяются ко всем элементам в разделе Присоединенные радиусы. |
 |
Реверс направления |
Обращаются размеры для параметров Расстояние 1 и Расстояние 2. |
| |
Профиль |
Служит для установки типа профиля скругления. Профиль служит для определения формы поперечного сечения для скругления.
|
Конический Ро
|
Служит для установки соотношения, определяющего толщину кривой. Введите значение в диапазоне от 0 до 1.
|
|
|
Количество экземпляров |
Задает число управляющих точек на кромках. |
| |
Плавный переход |
Создает скругление, плавно изменяющееся от одного радиуса к другому при согласовании кромки скругления со смежной гранью. |
| |
Линейный переход |
Создание скругления, линейно изменяющегося от одного радиуса к другому, без согласования касательности кромки со смежным скруглением. |
Параметры скругления
| Выбрать сквозь грани |
Дает возможность выбирать кромки сквозь грани, которые эти кромки скрывают. |
| Тип перекрытия |
Управляет поведением скруглений на отдельных замкнутых кромках (например, окружностях, сплайнах, эллипсах) при соединении с кромками. Пример: Тип перекрытия. Выберите один из указанных ниже параметров:
|
По умолчанию
|
Приложение выбирает параметр Оставить кромку или Оставить поверхность.
|
|
Оставить кромку
|
Кромка модели остается неизменной во время настройки скругления.
|
|
Оставить поверхность
|
Кромка скругления настраивается и делается непрерывной и гладкой, тогда как кромка модели изменяется до согласования с кромкой скругления.
|
|
