Инструменты для формата линии

Кнопки на панели инструментов Формат линии позволяют устанавливать следующие форматы.

Tool_Layer_Properties_Line_Format.gif Cвойства слоя Определение свойств слоя (Цвет, Толщина и Стиль), перемещение объектов на слои и выбор слоя для новых объектов.
Tool_Line_Color_Line_Format.gif Цвет линии Выберите цвет в палитре для отмены настроек по умолчанию или выберите По умолчанию. Можно задать цвета по умолчанию для чертежей и размеров в разделе Параметры Tool_Options_Standard.gif , Цвета, Настройки схемы цвета. Переключение между указанным цветом и системными цветами по умолчанию можно выполнять с помощью инструмента "Режим отображения цвета".


Tool_Line_Thickness_Line_Format.gif Толщина линии Выберите:

Толщина

Толщину в списке

Размер пользователя

Введите значение и щелкните

По умолчанию

Выберите настройки, определенные в разделе "Свойства документа – Толщина линии"

При перемещении указателя по меню в строке состояния отображается соответствующее название типа линии. Соответствующие величины толщины линии для печати определяются в окне "Свойства документа - Толщина линии".

Tool_Line_Style_Line_Format.gif Стиль линии Выберите тип линии или выберите команду По умолчанию в меню. Кроме того, можно создать собственные типы линии и применить их к кромкам в чертежах.

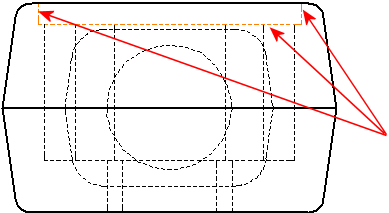

Tool_Hide_Show_Edges_Line_Format.gif Скрыть/отобразить кромки Скрытие и отображение кромок в чертеже.
Tool_Color_Display_Mode_Line_Format.gif Режим отображения цвета Выберите этот инструмент для переключения между эстетичными цветами (цветами, выбранными в слоях или с помощью инструмента Цвет линии) и системными цветами состояния (недоопределен, переопределен, подвешенный, т.д.). Конечные точки эскиза, а также подвешенные размеры всегда отображаются системными цветами состояния.
