Создание детали из листового металла с использованием скругленных сгибов

При сгибании листового металла можно создать скругленные сгибы вместо острых сгибов. С помощью элемента Вставить сгибы можно также создавать разрывы.

Для создания детали из листового металла, используя скругленные сгибы:

  1. Нарисуйте замкнутый или открытый профиль.
  2. Создайте деталь тонкостенного элемента.

    В зависимости от типа профиля для создания тонкостенных элементов можно использовать такие инструменты, как Оболочка или Вытянутая бобышка/Основание.


  3. Нажмите кнопку СгибыTool_Insert_Bends_Sheet_Metal.gif (панель инструментов «Листовой металл») или выберите Вставка > Листовой металл > Сгибы.
  4. В окне PropertyManager в окне группы Настройки сгиба:
    1. Выберите грань или кромку модели для параметра Зафиксированная грань или кромкаPM_shm_Fixed_Face.gif. Эта грань остается зафиксированной при выравнивании детали.
    2. Установите значение Радиуса сгибаPM_draft_angle.gif.
  5. В окне группы Допуск сгиба выберите какие-либо из следующих параметров: Таблица сгибов, Коэффициент К, Допуск сгиба, Величина уменьшения илиРасчет сгиба.
    • Задайте значения, если выбраны Коэффициент-K, Допуск сгиба или Величина уменьшения сгиба.
    • При выборе параметра Таблица сгибов или Расчет сгиба выберите в списке таблицу сгибов или нажмите кнопку Обзор, чтобы перейти в таблицу.
  6. Выберите Авто-снятие напряжения, затем выберите тип выреза, чтобы добавить вырезы для снятия напряжения.

    Если выбран Прямоугольный или Округленный вырез для снятия напряжения, укажите параметр Пропорция смещения.

    Значения и настройки для радиуса сгиба, допуска сгиба и выреза для авто-снятия напряжения отображаются как параметры по умолчанию для следующей детали из листового металла, которую Вы создаете.

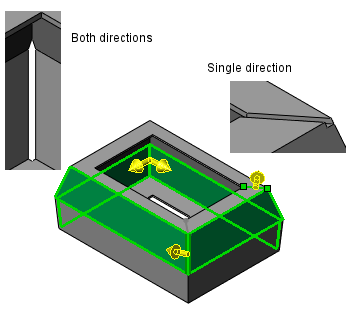

  7. Чтобы использовать разрыв с округленными сгибами, в разделе Настройки разрыва выполните следующие действия:
    1. Выберите внутренние или внешние кромки (можно также выбрать объекты линейного эскиза).


    2. Чтобы вставить разрыв в одном направлении, выполните следующие действия.

      • Нажмите имя кромки в списке Разорвать кромкиselect_edges.png и выберите параметр Изменить направление.
      • Нажимайте стрелки предварительного просмотра.


    3. Чтобы изменить расстояние зазора, необходимо ввести значение для ЗазорPM_Gap_Distance.gif.
  8. Нажмите PM_OK.gif.
