Сборка зафиксированного крепежа с перемещением

Чтобы рассчитать наиболее неблагоприятный вариант с учетом перемещения крепежа, необходимо выполнить следующие действия.

  • В PropertyManager (Менеджере свойств) в разделе Настройки для анализа выберите параметр Освободить крепежи и болты.

    Минимальное значение для наихудшего случая сокращается до 47, максимальное же возрастает до 53. Полный диапазон 6 мм в два раза превышает диапазон без перемещения крепежей.

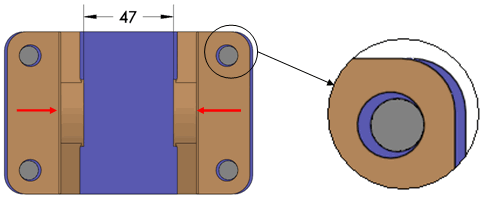

Чтобы получить минимальный результат в наихудшем случае, TolAnalyst рассчитывает параметры деталей так же, как при невыбранном перемещении. См. Сборка зафиксированного крепежа без перемещения. Когда детали уже собраны, осевые поддержки сдвигаются внутрь (как показано ниже красными стрелками), пока отверстия с гарантированными зазорами не соприкоснуться с болтами, что приводит к минимальному результату для наихудших случаев, равному 47.
