Сборка плавающего крепежа с перемещением

Чтобы рассчитать наиболее неблагоприятный вариант с учетом перемещения крепежа, необходимо выполнить следующие действия.

  • В PropertyManager (Менеджере свойств) в разделе Настройки для анализа выберите параметр Освободить крепежи и болты.

    Минимальное значение для наихудшего случая сокращается до 46, максимальное же возрастает до 54. Полный диапазон 8 мм в два раза превышает диапазон, когда TolAnalyst не учитывает перемещение крепежа.

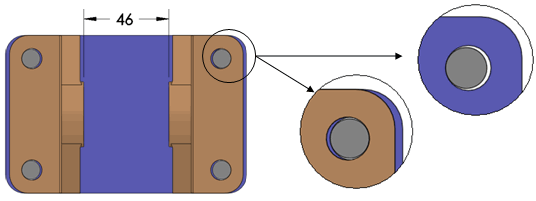

Чтобы получить минимальный результат в наихудшем случае, TolAnalyst моделирует параметры деталей так же, как при невыбранном перемещении. См. Сборка плавающего крепежа без перемещения. Когда детали уже собраны, осевые поддержки сдвигаются вверх, располагаясь напротив внутренних граней отверстий с гарантированными зазорами на верхней пластине и внешних граней отверстий с гарантированными зазорами на осевых поддержках, что позволяет достичь минимального значения для наихудшего случая, равного 46.
