Разбиение поверхностей

Можно разбить поверхности с помощью инструмента Разбить. Также можно разбить комбинацию поверхностей и твердых тел.

Разбиение поверхности

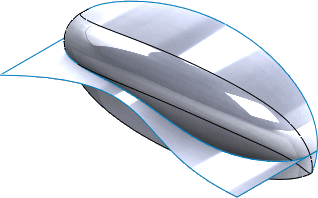

  1. Откройте файл каталог_установки\samples\whatsnew\parts\split.sldprt.
  2. Нажмите Разбить (панель инструментов "Инструменты для литейной формы") или Вставка > Элементы > Разбить.

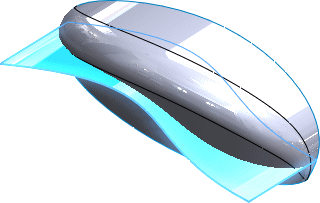

  3. В графической области выберите значение Поверхность-Вытянуть1 для Триммирование поверхностей.

  4. На вкладке PropertyManager Конечные тела нажмите Выбранные тела.
  5. Для Solids or Surfaces to Split (Разделение твердых тел и поверхностей), в дереве проекта FeatureManager, в папке Surface Bodies (Поверхностные тела) выберите Поверхность-Узел1.

  6. В окне PropertyManager:
    1. На вкладке Конечные тела нажмите Разрезанные тела.
    2. В разделе Результат установите флажки в строках 1 и 2.
    3. Нажмите .



  7. В дереве конструирования FeatureManager нажмите правой кнопкой мыши Поверхность-Вытянуть1 и выберите Скрыть.

  8. Поверните модель для просмотра разбития выбранных тел по поверхности. Монтажные бобышки (Бобышка-Вытянуть1) остаются не разбитыми.
