Eksenler İletişim Kutusu

Eksenler iletişim kutusu, sonuçları görüntülerken eksenlerin görünümünü kontrol etmenize imkan tanır. Eksenler, grafik tanımında kullanılan global veya yerel koordinat sistemini temsil eder.

Bu PropertyManager'a erişmek için bir referans eksen veya koordinat sistemi içeren bir grafiği etkinleştirin. Grafik alanına sağ tıklayın ve Eksenler'i seçin.

Stil

Çizgi Eksenleri çizgi olarak gösterir.
Silindir Eksenleri silindir olarak gösterin.
Çizgi Genişliği Eksenleri grafiklendirmede kullanılacak çizgilerin genişliğini kontrol eder.

Eksen

Başlığı Devre Dışı Bırak İşaretlendiğinde, eksenlerin başlıkları (X, Y, Z) grafikte gösterilmez.
X, Y, Z Boyu Kaydırıcılar X, Y ve Z eksenlerinin grafikteki uzunluğunu kontrol eder.
X, Y, Z Tik İşareti X, Y ve Z eksenlerindeki eşit aralıklı Tik işaretlerinin sayısını kontrol eder.
Renk X, Y ve Z eksenlerinin renklerini kontrol eder. Bir rengi değiştirmek için üzerine tıklayın, istenilen rengi seçin ve Tamam'a tıklayın.

Izgara

XY, YZ, ZX İsteğe bağlı ızgaraların düzlemlerini ayarlar. Onay kutularının tümünü veya bazılarını işaretleyebilir ya da hiçbirini işaretlemeyebilirsiniz. Izgaraların yoğunlukları, belirtilen Tik işareti değeriyle belirlenir.
Rengi Düzenle Izgaranın rengini ayarlar. Izgaranın rengini değiştirmek için Rengi Düzenle'ye tıklayın, istenilen rengi seçin ve Tamam'a tıklayın.

Konum

Eksenlerin orijininin konumunu ayarlar.

Orijin Sonuç eksenleri, grafik tanımında kullanılan referans koordinat sisteminin asıl orijinine yerleştirilir.
Sol Alt Sonuç eksenleri grafik penceresinin sol alt köşesinde görüntülenir.
Sağ Alt Sonuç eksenleri grafik penceresinin sağ alt köşesinde görüntülenir.
Devre dışı bırak Eksenlerin grafikteki görünümünü devre dışı bırakmak için seçin.

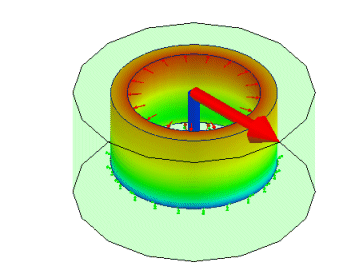

Dahili bir basınca maruz bırakılan ve alttan sabitlenmiş bir silindiri düşünün. Çembersel gerilim, silindirin ekseni tarafından tanımlanan bir silindirik koordinat sistemine göre grafiklendirilir.
Eksen konumu: Sol Alt Eksen konumu: Orijin
