Kirişler için yırtılma, moment, tork veya eksenel kuvvet diyagramları ya da kafes kirişler için eksenel kuvvet diyagramları oluşturur. Kiriş diyagramları, her kiriş için yerel yönlerde oluşturulur.
Bu PropertyManager'ı görüntülemek için bir Simulation etüdünü çalıştırın. Sonuç
öğesine sağ tıklayın ve Kiriş Diyagramını Tanımla öğesini seçin.
Görüntü
 |
Bileşen |
Şunlardan birini seçin:
- Eksenel Kuvvet
- Yön 1'deki Yırtılma Kuvveti
- Yön 2'deki Yırtılma Kuvveti
- Yön 1'deki Moment
- Yön 2'deki Moment
- Tork
Kafes kirişler için sadece Eksenel Kuvvet kullanılabilir.
|
 |
Birimler |
Diyagram birimlerini seçin. |
| |
Kiriş profilini işle (daha yavaş) |
Kiriş diyagramlarını, silindirler yerine gerçek kiriş geometrisi üzerinde görüntüler. |
Seçili Kirişler
| Tümü |
Tüm kirişleri seçer. |
| Seç |
Grafik alanındaki kirişleri seçin. Yazılım sadece Seçili Kirişler'deki kirişleri göz önünde bulundurur. |
| Kiriş Diyagram Genişliği |
Daha iyi görünürlük için kiriş grafiklerinin genişliğini kontrol eder. |
Özellik
| |
Başlık metni ekle |
Grafik için özel bir başlık yazın. |
| |
Grafiği isim görünümü oryantasyonu ile ilişkilendir |
Önceden tanımlanmış bir görünüm oryantasyonunu etkin grafikle ilişkilendirmenize olanak sağlar. |
 |
Geçerli görünümle ilişkilendir |
Geçerli görünümü etkin grafikle ilişkilendirir. |
Bir etkin kiriş diyagramının kiriş yönlerini göstermek için kiriş diyagramı simgesine sağ tıklayın ve Ayarlar'ı seçin. PropertyManager'da, Deforme Grafik Seçenekleri altında, Kiriş yönlerini göster'i seçin.
Kiriş yönleri her kirişin merkezinde gösterilir

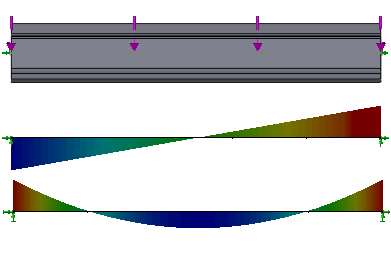

Bir Sabit-Sabit kiriş için oluşturulan, eşit olarak dağıtılmış bir yüklemeye maruz bırakılan kiriş ve moment diyagramları:
