Vektör Grafik Seçenekleri PropertyManager'ı

Vektör Grafik Seçenekleri PropertyManager bir vektör grafikteki vektör sembollerinin görünümünü dinamik olarak kontrol etmenize olanak sağlar.

Seçenekler

Boyut Vektörlerin boyutunu kontrol eder. Vektörlerin boyutunu değiştirmek için okları kullanın ya da kaydırıcıyı sürükleyin.
Yoğunluk Vektörlerin grafikteki yoğunluğunu kontrol eder.
  Yalnızca yüzey İşaretlenirse, vektörleri sadece model yüzeylerinde görüntüler.
  Renk tablosunu eşleştir Vektörler için grafikle aynı renk haritasını kullanır.
  Tek renk Grafikteki tüm vektörlere kullanıcı tanımlı bir renk atar. Vektörlerin rengini değiştirmek için Rengi düzenle'ye tıklayın.
Aşağıda, vektör grafik seçenekleri gösterilmektedir:

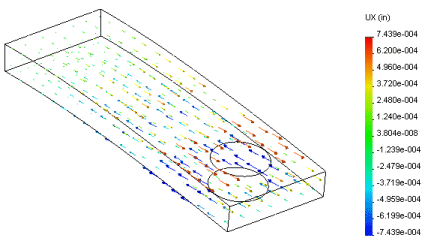

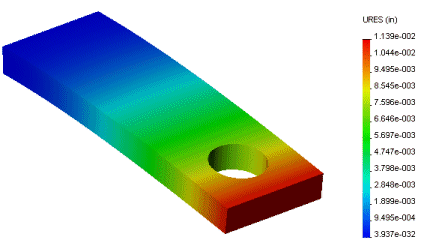

Sonuç yer değiştirmesi saçak grafiği Sonuç yer değiştirmesi vektör grafiği (varsayılan vektör seçenekleri)

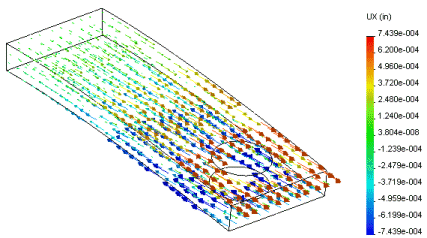

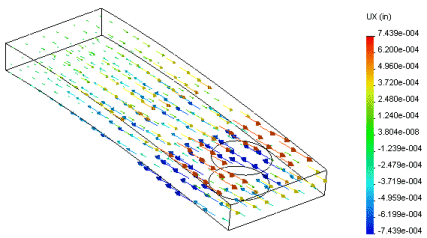

Daha büyük vektör boyutlu sonuç yer değiştirmesi Vektör grafiği Daha büyük vektör yoğunluklu sonuç yer değiştirmesi Vektör grafiği

Vektör Grafiklerini Özelleştirme

Vektör grafiklerini özelleştirmek için:

  1. Etüdünüzü yürüttükten sonra istenilen miktarda vektör grafik oluşturun.
  2. Vektör grafik simgesine sağ tıklayın ve Vektör Grafik Seçenekleri'ni seçin.

    Vektör Grafik Seçenekleri PropertyManager'ı görüntülenir.

  3. Vektör oklarının boyutunu ayarlamak için Boyut spin oklarını kullanın.
  4. Grafikteki vektörlerin yoğunluğunu ayarlamak için Yoğunluk spin oklarını kullanın.
  5. İsterseniz, sadece model sınırlarındaki vektörleri grafiklendirmek için Yalnızca yüzey seçeneğini işaretleyin.
  6. Grafikte kullanılanla aynı renk haritasını kullanmak için Renk tablosunu eşleştir'i seçin ya da vektör grafik için tek bir renk kullanmak üzere Tek renk öğesini seçin.
  7. öğesine tıklayın.
