Yassı Yüzde

Bu seçeneği sadece seçili tüm yüzler düzlemsel olduğunda kullanabilirsiniz. Her yüz farklı bir düzlemde olabilir. Her yüz kendi yönlerine (Yön 1, Yön 2 ve Dik) göre kısıtlanır.

Nitelik Değer
Katı meshler için olası DOF'ler 3 sürükleme
Kabuk meshler için olası DOF'ler 3 sürükleme ve 3 rotasyon
Kafes kirişler için olası DOF'ler 3 sürükleme
3B sembolü
sürükleme rotasyon
Seçilebilir objeler Sadece düzlemsel yüzler
Sürüklemeler

Yüz boyunca yön 1

Yüz boyunca yön 2

Yüze dik
Rotasyonlar (sadece kabuklar için)

Yüzün yön 1 tarafında

Yüzün yön 2 tarafında

Yüze dik tarafta

Örnek

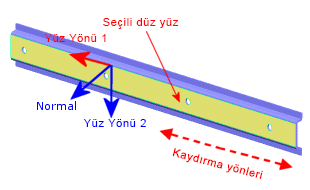

Seçili yassı yüz (sarı renkle gösterilen), sadece kesik çizgili kırmızı oklarla gösterilen yön boyunca (örneğin yüzün yön 1'i boyunca) kayabilir. Diğer iki yönün (Yön 2 ve Dik) sıfıra ayarlanması bu koşulun zorunlu olarak uygulanmasına neden olur.

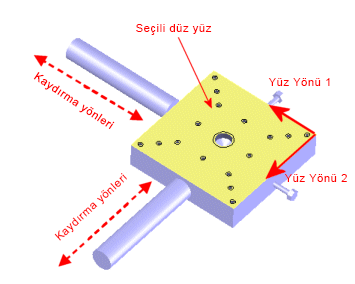

Seçili yassı yüz (sarı renkle gösterilen), Yüz Yön 1 ve Yüz Yön 2 boyunca kayabilir. Dik hareketin sıfıra ayarlanması bu koşulun zorunlu olarak uygulanmasına neden olur.
Yukarıda gösterilen masa, zeminde serbestçe hareket edebilir (kesik çizgili kırmızı oklar) ancak dik hareketine (kesintisiz çizgili mavi ok) izin verilmez. Seçili yassı yüzler (sarı renkle gösterilen), seçili yüzlerde Yön 1 ve Yön 2 boyunca serbestçe kayabilir ancak Dik yönde kısıtlanır.

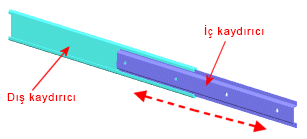

İç kaydırıcı, kesik çizgili oklarla gösterilen yönlerde kaydırılabilir. Yüz Yön 2 boyunca ve Yüze dik sıfır yer değiştirme belirtmek için Yassı yüzde kısıtlama tipini kullanın.
