Küresel Yüzlerde

Bu seçeneği sadece seçili tüm yüzler küresel olduğunda kullanabilirsiniz. Her yüz farklı bir merkeze sahip olabilir. Her yüz için radyal, boylam ve enlemesine yönler kendi merkezine dayalıdır.

Nitelik Değer
Katı meshler için olası DOF'ler 3 sürükleme
Kabuk meshler için olası DOF'ler 3 sürükleme ve 3 rotasyon
Kafes kirişler için olası DOF'ler 3 sürükleme
3B sembolü
sürükleme rotasyon
Seçilebilir objeler Sadece küresel yüzler
Sürüklemeler

Radyal

Boylam

Enlem
Rotasyonlar (sadece kabuklar için)

Radyal yön etrafında

Boylamasına yön etrafında

Enlemesine yön etrafında

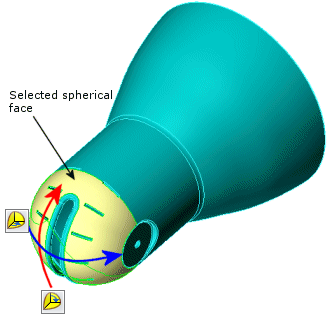

Şekilde bir küresel yüzün radyal, boylamasına ve enlemesine yönleri gösterilmiştir. Enlemesine ve boylamasına yönleri belirlemek için Önizlemeyi göster'i kullanın.

Örnek

Şekilde görülen yansıtıcı parçasının küresel yüzü sadece enlemesine yönde dönebilir. Sürüklemeleri diğer iki yöne ayarlama: radyal ve boylam sıfırlama bu koşulu uygular.
  • Sınırlandırılmış radyal sürükleme ( =0 )
  • Sınırlandırılmış boylam sürükleme ( =0 )
  • Serbest enlem yönü
