Modellerden Teknik Resimler Oluşturma

Parça veya montaj belgelerinden teknik resimler oluşturabilirsiniz.

Parça ve montaj belgelerinden teknik resimler oluşturmak için:

  1. Parça veya montaj belgesinde Standart araç çubuğunda Parça/Montajdan Teknik Resim Oluştur öğesine tıklayın ve Çalışma Sayfası Biçimi/Boyutu iletişim kutusunda bir şablon seçin.

    Pencerenin sağ tarafında Görünüm Paleti açılır.

  2. Görünüm Paletini sabitlemek için öğesine tıklayın.
  3. Görünüm Paletinden bir görünümü teknik resim çalışma sayfasına sürükleyin.
  4. Teknik Resim Görünümü veya Yansıtılmış Görünüm PropertyManager'da oryantasyon, görüntü stili, ölçek gibi seçenekleri ayarlayın ve ardından öğesine tıklayın.
  5. Görünümleri eklemek için 3 ve 4. adımları tekrarlayın.

    Belirli bir teknik resim belgesindeki tüm modellerin teknik resim görünümlerine sahip olabilirsiniz.

Model Parçası

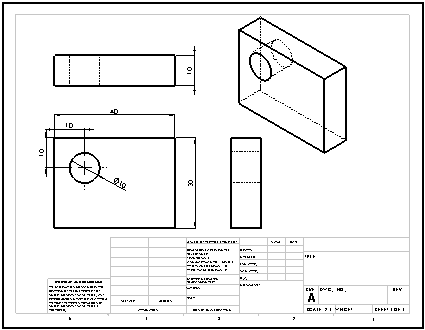

Birçok görünüm ve ölçümlendirme eklenmiş teknik resim
