Temas/Sürtünme Kuvvetini Listele

İki yüz birbirine temas ettiğinde, temas alanlarında dengeli iç kuvvetler oluşur. Temas nedeniyle oluşan iç kuvvetleri listeleyebilirsiniz. Girme Yok, Sıkı Geçme ve Sanal Duvar temas tiplerine sahip bileşenlerin yüzlerinde normal ve sürtünme kuvvetleri meydana gelir. Yazılım seçili objelerdeki ve tüm modeldeki belirtilen kuvvetin X, Y, Z bileşenlerini listeler.

Temas veya sürtünme kuvvetlerini listelemek için Sonuçlar öğesine tıklayın ve Sonuç Kuvvetini Listele öğesini seçin. Seçenekler altında, Temas/Sürtünme Kuvveti öğesini seçin.

Ayrıca, Sonuç Danışmanı > Temas Kuvvetini Listele (Simulation CommandManager'ı) öğesine de tıklayabilirsiniz.

Seçim

Düzlem, Eksen veya Koordinat Sistemi Seçili objeye göre sonuçları listeler.
Birimler Çıktı birimlerini ayarlar.
Yüzler, Kenarlar veya Tepe Noktaları Seçilen objeleri listeler.
part.png Bileşenler Seçilen bileşenleri listeler.
Zaman Adımı Sadece doğrusal olmayan ve düşürme testi ile birlikte kullanılabilir. Tepki kuvvetini listelemek istediğiniz zaman adımı numarasını ayarlar.
  Sadece doğrusal olmayan, düşürme testi için kullanılabilir. Seçilen grafik adımına karşılık gelen zamanı görüntüler.
  Güncelle Geçerli seçili objelere dayalı olarak sonuçları günceller.

Temas/Sürtünme Kuvveti

Temas (normal) ve sürtünme kuvvetlerinin X, Y ve Z bileşenlerini ve seçili objelerdeki ve tüm modeldeki sonuç temas veya sürtünme kuvvetlerini listeler.

Kuvvet Tipi   Şunlardan birini seçin:

Dik

Temastan kaynaklanan dik kuvveti listeler.

Sürtünme

Temastan kaynaklanan sürtünme kuvvetini listeler.

Toplam

Bu toplam kuvvet, seçili objelerdeki her düğümde hesaplanan Dik ve Sürtünme kuvvetlerinin sonuç kuvvetidir.

Yanıt Grafiği time_curve.png Sadece doğrusal olmayan ve düşürme testi etütleri ile birlikte kullanılabilir. Temas ve sürtünme kuvvetlerinin X, Y, Z bileşenleri ve seçili objelerdeki ve tüm modeldeki sonuç temas kuvveti için 2B zaman geçmişi grafikleri oluşturur.

Görünüm Seçenekleri

Sonuç kuvvetlerini görüntüle Üç kuvvet vektörünü (X, Y ve Z bileşenleri) bir sonuç kuvveti vektörüne dönüştürmek için seçin. Sadece sonuç kuvveti vektörü görüntülenir.

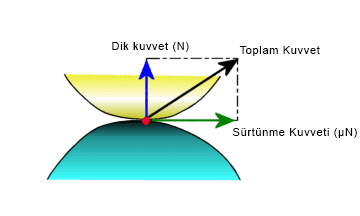

Temas-Sürtünme Kuvveti Örneği
