Birden Çok Yüze Rulman Kuvveti Uygulama

Bir rulman kuvveti birden çok yüze uygulanırken, yazılım bu kuvveti seçili yüzler arasında, bunların yarı-uzaydaki (Φ, 180º veya daha küçük) alanlarını ve konumlarını temel alarak dağıtır.

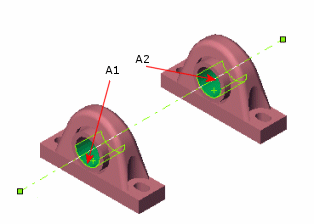

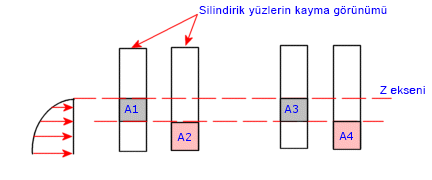

Bir rulman kuvveti, seçili silindirik yüzlere şekilde şematik olarak gösterildiği gibi uygulanır. Rulman kuvvetinin yüze dik uygulandığını ve dairesel kabuk kenarlarını da seçebileceğinizi unutmayın. Seçili alanın A1=A2 ve A3=A4 olduğunu varsayın. A2, yarı-uzaydaki maksimum yoğunluk konumu nedeniyle daha fazla kuvvet alır. Benzer şekilde A4, A3'ten daha fazla kuvvet alır. Yarı-uzayda aynı göreli konumları işgal etmeleri nedeniyle A1 ve A3, alanlarıyla doğru orantılı kuvvet alırlar. Aynı durum A2 ve A4 için de geçerlidir.

Aşağıdaki şekilde gösterildiği gibi, seçilen A1 ve A2'nin yarı-uzaydaki alanları ve bunların yarı-uzaya göre konumları aynıysa kuvvet eşit olarak bölünür.
