Katılık Nedeniyle Rulman Yer Değiştirmeleri

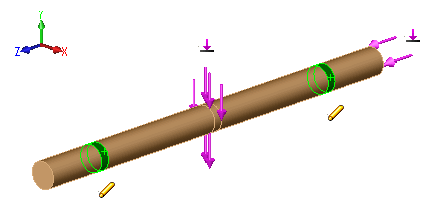

Şu katılık değerlerine sahip silindirik yüzlere uygulanan iki rulman fikstürlü bir şaftı düşünün: KR (radyal) ve KA (eksenel). İki yük uygulanır: Fv (dikey) ve Fa (eksenel), şekilde görüldüğü gibi.

Rulmanların ortalama Y yer değiştirmesi: dy = Fv / (2 KR)

Rulmanların ortalama Z yer değiştirmesi: dz = Fa / (2 Ka)

Rulman bağlantı elemanlarını, yatak yüzlerini modelleyerek tanımlarsanız, yukarıdaki denklemler şaftın yatağa göre ortalama göreli yer değiştirmelerini gösterir.
