Global Koordinat Sistemi
Yön girdileri varsayılan olarak, orijini parçanın ya da montajın Orijinine gelecek şekilde Düzlem1'i temel alan global koordinat sistemine (X, Y ve Z) referans verir. Düzlem1, FeatureManager tasarım ağacında görünen birinci düzlemdir ve adı farklı olabilir. Referans triadı global X, Y ve Z yönlerini gösterir.

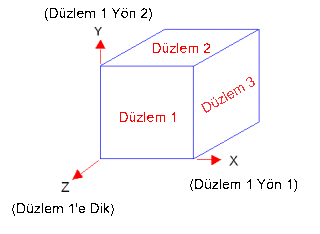

Aşağıdaki şekilde, global koordinat sistemi ile Düzlem1, Düzlem2 ve Düzlem3 arasındaki ilişkiler gösterilmektedir.
Burada X, Düzlem 1'in 1. Yönü; Y, Düzlem 1'in 2. Yönü ve Z, Düzlem 1'e Dik Doğrudur.
|

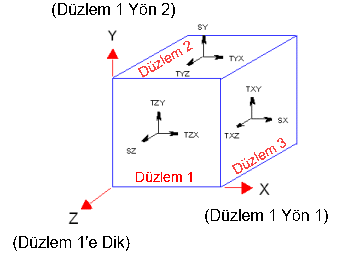

| Global koordinat sistemindeki gerilim bileşenleri |
|

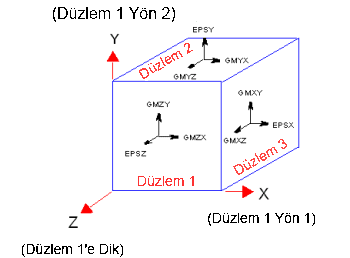

| Global koordinat sistemindeki gerinim bileşenleri |
Global koordinat sistemi, simgesine sağ tıklanıp Eksenler öğesi seçilerek herhangi bir grafikte görüntülenebilir.
Yerel Koordinat Sistemleri
Yerel koordinat sistemleri, global koordinat sisteminin dışındaki koordinat sistemleridir. İstenilen yönde kısıtlamalar ve yükler belirtebilirsiniz. Örneğin, silindirik yüz üzerindeki bir kuvveti tanımlarken bunu radyal, çevresel veya eksenel yönlerde uygulayabilirsiniz. Bu durumda, referans geometri olarak bir eksen seçmeniz gerekir.
Benzer şekilde, bir küresel yüz seçerseniz kısıtlamalar uygulamak için radyal, boylamasına veya enlemesine yönlerini seçebilirsiniz.
Sonuçları görüntülerken, referans düzlemleri ve eksenleri de kullanabilirsiniz. Örneğin, bir silindirik yüzde radyal yöndeki gerilimleri görüntüleyebilirsiniz.
Referans Düzlemleri ve Eksenleri Kullanma: Ortotropik malzeme özelliklerini tanımlamak ya da yönlü yük ve kısıtlamalar uygulamak için referans düzlemleri ve eksenleri kullanabilirsiniz.

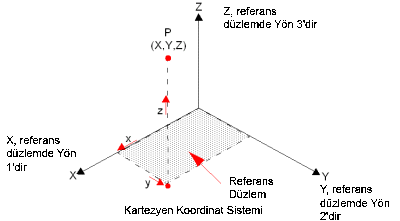

- Referans Düzlemleri Kullanma: Referans düzlem, şekilde gösterildiği gibi bir Kartezyen koordinat sistemi tanımlar.

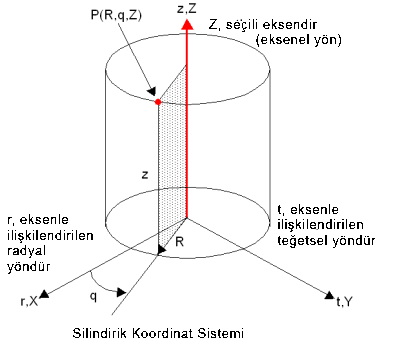

- Referans Eksenleri Kullanma: Referans eksen, şekilde gösterildiği gibi bir silindirik koordinat sistemi tanımlar.
Daha fazla bilgi için Yükler ve Kısıtlamalar bölümüne bakın.
