Taşınamaz

Bu kısıtlama tipi, tüm sürükleme serbestlik derecelerini sıfıra ayarlar. Kabuklar, kirişler ve kafes kirişler için aynıdır. Referans geometrisi kullanılmaz.

Taşınamaz kısıtlamasına erişmek için Simulation etüt ağacından Fikstürler'e sağ tıklayın ve Sabit Geometri'yi seçin. Standart altından Taşınamaz (Sürükleme yok) öğesini seçin.

Katılar için Taşınamaz (Sürükleme yok) seçeneğine erişemezsiniz. Bununla birlikte, Sabit Geometri kısıtlaması, katılar için taşınamaz kısıtlamasıyla aynıdır.

Aşağıdaki tabloda bu kısıtlama için gerekli nitelikler ve girdiler özetlenmiştir:

Nitelik Değer
Kabuk meshler için kısıtlanmış DOF'ler 3 sürükleme
Kiriş ve kafes kiriş meshleri için kısıtlanmış DOF'ler 3 sürükleme
3B sembolü
Seçilebilir objeler Tepe noktaları, kenarlar, yüzler ve kiriş eklemleri
Seçilebilir referans objesi Yok
Sürüklemeler Yok
Rotasyonlar Yok

Örnek

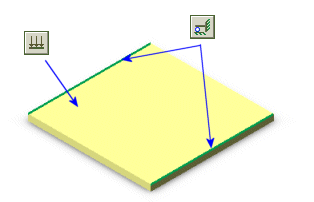

Aşağıdaki örnekte, kabuklar için Taşınamaz ve Sabit kısıtlamaları arasındaki fark gösterilmektedir. Sadece iki karşı uçta desteklenen bir ince levha düşünün. Kabuğa eşit dağılımlı bir dik basınç uygulanır.

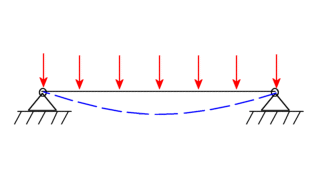

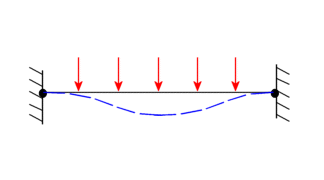

Aşağıdaki şematik şekiller, Taşınamaz ve Sabit kısıtlamaları kullanıldığında görülen kabuğun deforme şeklini gösterir (mavi kesik çizgili eğri).

Taşınamaz: Taşınamaz kenarlarda sonlu rotasyonlar bulunur (sapma gösteren şeklin eğimi sıfır değildir). Sabit: Sabit kenarlarda rotasyon bulunmaz (sapma gösteren şeklin eğimi sıfırdır).
Video: Taşınamaz Kısıtlama ile Kısıtlanmış Kabuk Video: Sabit Kısıtlama ile Kısıtlanmış Kabuk
