Doğrusal Elastik Ortotropik Model

İzotropik malzemelerin aksine, bir ortotropik malzeme birbirine dik tercih edilen mukavemet yönlerine sahiptir. Bu yönler (ayrıca ana yönler olarak da bilinir) boyunca geçerli özellikler, elastik katsayılarının ekstrem değerleridir.

Bir ortotropik malzemenin [D] matrisi, dokuz bağımsız elastik özelliğe sahiptir. Ek olarak, termal genleşme için üç özellik bulunmaktadır.

2B Ortotropik Gerilim-Gerinim İlişkileri

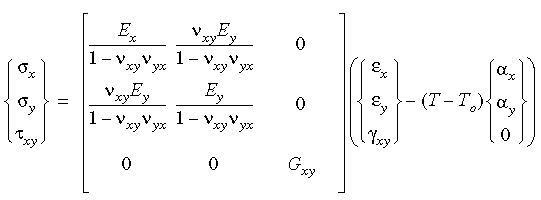

İki boyutta, sıcaklık etkileri dahil olmak üzere ortotropik gerilim-gerinim ilişkileri şu şekilde yazılabilir:


Elastisite modülü matrisinde simetri koşulunun karşılanması için νxy Ey = νyx Ex olması gerektiğini unutmayın.

Elastisite modülünün ya da Poisson oranının sayısal değerlerini girerken yukarıdaki simetri koşulunu karşılamanız gerekir.

Ayrıca, yırtılma modülünün sayısal değerini girmezseniz program bunu aşağıda gösterilen şekilde hesaplar:


Üç boyutta, ortotropik simetri koşulları şu formülü dikte eder:


Dolayısıyla, ortotropik malzeme özelliklerini üç boyutta girerken yukarıdaki simetri koşullarının ihlal edilmediğinden emin olmanız gerekir. Yırtılma modülünün sayısal değerlerini girmediğinizde programın bunu aşağıda gösterilen ilişkileri kullanarak hesaplayacağını unutmayın: 6.gif

Ex = Ey = Ez ise, program açıkça tanımlanmış olsa bile yırtılma modülünü dahili olarak hesaplar. Program, açıkça tanımlanmamış Poisson oranlarının değerlerinin 0,0 olduğunu varsayar.
