Düzlemsel Haritalama

Bir yüz ya da yüzey gövdesi grubuna, ortak bir 0º referansı yansıtmak için düzlemsel haritalama seçeneğini kullanırsınız.

Düzlemsel haritalama seçeneğini kullanmak için, Simulation etüt ağacında, bir kabuk simgesine sağ tıklayın ve Tanımı Düzenle'yi seçin. PropertyManager'da, Tip altında, Kompozit öğesini seçin ve Kompozit Seçenekleri altında, Düzlemsel Haritalama'yı seçin.

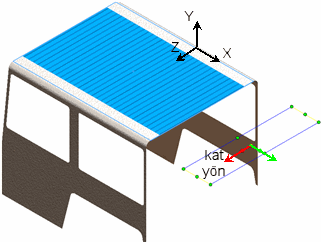

Yansıtma yönünü tanımlamak için üç ortogonal XY, YZ veya XZ düzleminden birini kullanabilirsiniz. Örneğin, resim düzlemsel haritalama için XZ düzlemini kullanarak bir araç şasisinin tavan kısmını göstermektedir. Genel olarak, yansıtma düzlemi kabuk yüzüne paralel olmalıdır.

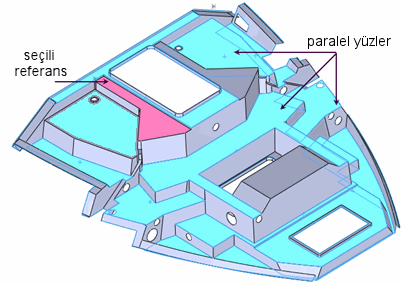

Yansıtma yönünü tanımlamak için ayrıca bir referans yüz ya da kenar kullanabilirsiniz. Örneğin, tekne gövdesi modelinde, 0º referansını diğer yüzlere yansıtmak için paralel kabuk yüzlerinden birini Seçili Referans olarak kullanabilirsiniz.

Düzlemsel Haritalama Seçeneği Ne Zaman Kullanılmalı?

Bir düzlemsel kabuk yüzleri grubu için veya varsayılan Yüzey Haritalama seçeneğiyle sorunlar yaşıyorsanız, ortak bir 0° kat açısı referansı tanımlamak için Düzlemsel Haritalama seçeneğini kullanırsınız.

Uygun Olmayan Kat Oryantasyonu

Resimde, yüzey dolgu işlemi kullanılarak oluşturulmuş bir yüz gösterilmektedir. UV koordinatlarını kullanan yüzey haritalama tekniği, kabukta eğri çizgiler gösterir. Düzlemsel haritalama tekniğini, XY düzlemini seçerek ve istenen kat oryantasyonunu yansıtarak kullanabilirsiniz.

Yüzey haritalama XY düzlemini kullanarak düzlemsel haritalama

Yüzler Çapında Tutarsız Oryantasyon

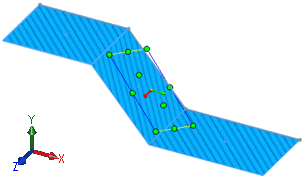

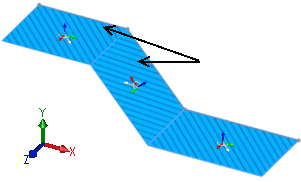

Resimde, düzlemsel haritalama seçeneğiyle, birden çok yüz çapında tutarlı kat oryantasyonu gösterilmektedir. Yüzey haritalama, yüzler çapında 45º kat açısı için tutarsız oryantasyon oluşturur.

XZ düzlemini kullanarak düzlemsel haritalama Yüzey haritalama
