Ayarlara bağlı olarak doğrusal olmayan analiz, gerilim için girdi/gerilim eğrileri gerektirebilir. Bu durumda eğri değerleri, gerilim ve gerinim için doğru tanımları kullanarak girilmelidir.
Aşağıdaki tablo; gerilim ve gerinim türlerini, analiz seçeneğine ve kullanılan malzeme modeli türüne bağlı olarak gerilim/gerinim eğrileri için girdi şeklinde kullanılmak üzere özetler.
| Analiz Seçenekleri |
|---|
| Malzeme Modeli |
Küçük Gerinim, Küçük Yer Değiştirme |
Küçük Gerinim, Büyük Yer Değiştirme |
Büyük Gerinim, Büyük Yer Değiştirme |
| Doğrusal Olmayan Elastik Analizi |
Gerçek Gerilim, Mühendislik Gerinimi |
Gerçek Gerilim, Mühendislik Gerinimi |
Yok |
| Elasto Plastik, von Mises Plastiği, Tresca Plastiği, Drucker Prager |
Gerçek Gerilim, Mühendislik Gerinimi |
Gerçek Gerilim, Mühendislik Gerinimi |
Gerçek Gerilim, Logaritmik Gerinim |
| Hiper Elastik: Mooney-Rivlin, Ogden Blatz Ko |
Mühendislik Gerilimi, Uzama oranı |
Mühendislik Gerilimi, Uzama oranı |
Mühendislik Gerilimi, Uzama oranı |
| Süper Elastik |
Gerçek Gerilim, Logaritmik Gerinim |
Gerçek Gerilim, Logaritmik Gerinim |
Gerçek Gerilim, Logaritmik Gerinim |
| Viskoelastik |
Gerçek Gerilim, Mühendislik Gerinimi |
Gerçek Gerilim, Mühendislik Gerinimi |
Yok |
Analiz tamamlandıktan sonra, gerilim girdisi deforme geometrideki gerçek gerilim olan Cauchy gerilimidir.
Gerinim çıktısı malzeme modeline ve küçük ya da büyük gerinim formülasyon seçimlerine bağlıdır.
Doğrusal olmayan elastik modeller için: von Mises Plastiği, Tresca Plastiği, Drucker Prager, Süper Elastik ve Viskoelastik küçük gerinim seçeneği, mühendislik gerinimi üretir; büyük gerinim seçeneği, logaritmik gerinimler üretir.
|
Gerçek Gerilim ve Gerinim
|

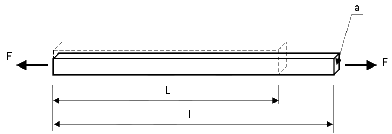

Gergin çubuğun deformasyonu çok büyürse çapraz kesitli alan değişir. Gerilim ve gerinim için yapılan geleneksel mühendislik tanımları artık tam olarak doğru değildir ve gerçek gerilim ve gerinim adındaki yeni ölçümler piyasaya sunulmuştur. Bu öğeler için alternatif isimler; Cauchy gerilimi, logaritmik gerinim ve doğal gerinimdir. Gerçek gerilim, a'nın son deforme çapraz kesit alanı olduğu  yerdir.
Gerçek gerinim, l'nin son uzunluğu ve L'nin çubuğun deforme olmayan başlangıç uzunluğu olduğu  yerdir.
|
|
Mühendislik Gerilimi ve Gerinimi
|

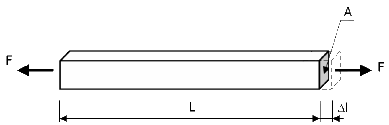

Mühendislik gerilimi (ya da nominal gerilim)  , A'nın başlangıç deforme olmayan çapraz kesit alanı olduğu yerdir.
Mühendislik gerinimi (ya da nominal gerinim)  , Δl öğesinin son çubuk deformasyonu olduğu yerdir.
|
- Mühendislik gerinimi, modelinizdeki gerinim artık küçük olmaktan çıktıktan sonra (yaklaşık %5'ten büyük) geçersiz olan küçük gerinim ölçüsüdür. Logaritmik gerinim, modelin son uzunluğuna bağlı olan doğrusal olmayan gerinim ölçüsüdür ve büyük gerinim simülasyonları için kullanılır.
- Viskoelastik malzeme modeli için gerilime karşı gerinim tanımı gevşeme fonksiyonuna karşı zaman tanımıyla değiştirilmiştir.
- Eğrinin son veri noktasından sonraki gerilimin/gerinim eğrisinin hesaplanması: plastiklik ya da doğrusal olmayan elastik malzeme tanımı için son iki veri noktası doğrusal olarak hesaplanarak, tanımlanan gerilim/gerinim eğrisinin dışındaki veri noktası çiftleri bulunur.
- Bir gerilim-gerinim eğrisi tanımlanırken, eğri üzerindeki ilk nokta malzemenin akma noktası olmalıdır. Elastisite modülü, Akma mukavemeti vb. malzeme özellikleri, varsa gerilim-gerinim eğrisinden alınır; Malzeme iletişim kutusundaki malzeme özellikleri tablosundan alınmaz. Tablodan sadece Poisson oranı (NUXY) alınır.
