| Öteleme ve kabartma (dikdörtgen, dairesel veya yırtık) uygulanan çoklu kenarlardaki çevresel flanşlar, öteleme ile oluşturulmaz. Sıfır öteleme değerine sahip olan flanş yüzünün başlangıcında flanş çizimi oluşturulur. |
Flanş başlangıç yüzü çizimi
|
| Malzeme Dışarıda veya Malzeme İçeride konum tipi ile düzlemsel olmayan yanal yüzlere sahip olan çevresel flanşlar tanınmaz. Vurgulanan yanal yüzler düzlemsel değildir, bu nedenle çevresel flanş tanınmaz.
|
 |
| Seçili kenarlar, onlara teğet olan dairesel yaylarla ayrılırsa çevresel flanşlar tanınmaz. |
Seçili kenarları dairesel kenarlar ayırır |
| Flanş/büküm yüzleri, unsur etkileşimi veya başka bir nedenden dolayı kırpılıp çıkarılırsa çevresel flanşlar tanınmaz. |
 |
Şu koşullarda, çoklu kenarlardaki çevresel flanşlar hatalı bir şekilde tanınır.
- Dairesel kabartma tipi
- Dairesel, flanşa bağlı olan büküm ile üst üste biner.
|
 |
Hatalı bir şekilde, iki yarım dairesel olarak tanınır |
| FeatureWorks'ü çalıştırdığınızda, gereksiz yüzler/kenarlar birleştirilir. Çoklu kenarlardaki çevresel flanşlar söz konusu olduğunda, yanal yüzler ayrılmışsa bunlar tek bir yüz oluşturmak üzere birleştirilir. |
 |
|
| Düzlemsel olmayan yanal bir başlangıç yüzü ile düzlemsel ve yanal bir uç yüzü bulunan çevresel flanşlar tanınmaz. Örnekte, saat yönündeki flanş yüzlerini seçerseniz tanıma başarılı olur; öte yandan saat yönünün tersindeki seçim hata verir.
|
 |
| Düzlemsel yüz |
Düzlemsel olmayan yüz |

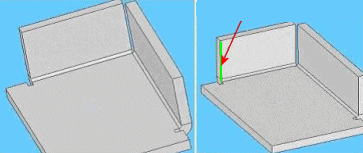

| Adım adım tanıma sonrasında, ayrık kenarlarda oluşturulan çevresel flanşlar söz konusu olduğunda; iki ayrık kenar birleşerek tek bir kenar oluşturur ve geometri değişir. |
Önce |
Sonra |
