Animasyon Sihirbazı'nı Kullanarak Patlatma ve Daraltma.

Patlatma ve daraltmalar için Animasyon Sihirbazı'nı kullanmak üzere önce montajınızın patlatılmış görünümünü oluşturmalısınız. Animasyon Sihirbazı'nı kullanarak oluşturduğunuz animasyon sırası, aynı hesaplamalara dayalıdır.

Patlatmak veya daraltmak için:

  1. Animasyon SihirbazıTool_Animation_Wizard.gif öğesine (MotionManager araç çubuğu) tıklayın.
  2. Bir Animasyon Tipi Seç iletişim kutusunda:
    1. Patlat veya Daralt öğesini seçin.
    2. Var olan animasyon sıralarını silmek istiyorsanız Tüm var olan yolları sil öğesini seçin.
    3. İleri öğesine tıklayın.
  3. Animasyon Kontrol Seçenekleri iletişim kutusunda:
    1. Saniye cinsinden animasyon Süre (saniye) bilgisini girin.
    2. Hareketin Başlangıç Zamanı (saniye) için bir değer girin.
    3. Bitir öğesine tıklayın.

      Animasyonu kaydetmek için Animasyonu KaydetTool_Save_Animation.gif öğesine (MotionManager araç çubuğu) tıklayın.

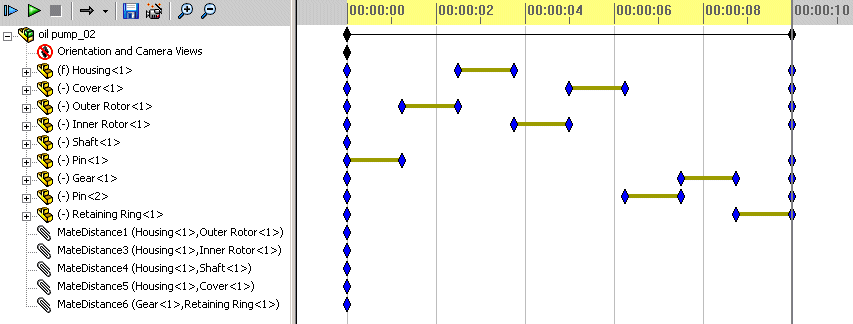

Zaman çizelgesi, Süre ve Başlangıç Zamanı seçiminize bağlı olarak, değişiklik çubukları ve anahtar noktalarla doldurulur.

Video: Temel Hareket'i Takip Eden Daraltma

Oluşturulan anahtar noktalar, gerçekleştirilen hesaplamaları etkilemiyorsa Animasyon Sihirbazı'nı Temel Hareket veya Hareket Analizi ile kullanabilirsiniz. Yukarıdaki video durumunda, rotasyon ancak daraltma tamamlandıktan sonra başlar.
