Bir Başlangıç-Bitiş Excel dosyasını manuel olarak oluşturmak için aşağıdakileri göz önünde bulundurun:
- Dosya, gerekli Başlangıç-Bitiş Listesi alanlarını içermelidir.
- Verinin A sütunundan itibaren başlaması gerekir ancak ilk sıradan başlamasına gerek yoktur.
- Tel Adı öğesinin ilk alan olması ve A sütununda bulunması gerekir. Burada belirtilenler dışında kalan diğer alanların sırası önemli değildir:
- Excel elektronik tablosundaki iki Parça numarası'na aynı ad verilebilir. Bu durumda, sırasıyla Bu referanstan ve Referansa alanlarında görüntülenmeleri gerekir.
- Excel elektronik tablosunda Pimden ve Pim alanlarına aynı ad verilebilir. Bu durumda, Bu referanstan ve Referansa alanlarından sonra sırasıyla görüntülenmelidir.
- Excel dosyasındaki alanlar için farklı başlık adları kullanılabilir ve Excel dosyasını alırken başlık açıklama alanına adları çapraz referans olarak girebilirsiniz.
- Yalnızca bağlantı verisi alırsanız (bileşen verisi değil) Parça numarası alanlarını yoksayabilirsiniz.
- Yalnızca bileşen verisi alırsanız (bağlantı verisi değil) bir referans alanını (Bu referanstan veya Referansa) ve bir Parça numarası alanını yoksayabilirsiniz.
Örnek

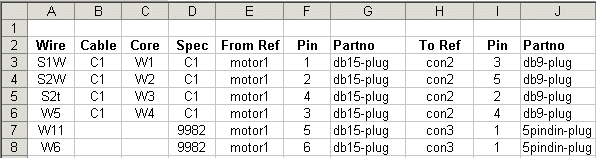

Burada W11 ve W6 adlı iki teli olan bir kablo montajı ve S1W, S2W, S2t ve W5 adlı dört çekirdeği olan bir C1 kablo için bir Excel dosyası örneği verilmiştir. Kablo ve iki tel bir bağlantı elemanından başlar (motor1, parça numarası db15-plug). Bu dört kablo çekirdeği, ikinci bir bağlantı elemanına bağlanır (bağlantıelemanı2, parça numarası db9-plug). İki tekli kablo da, üçüncü bir bağlantı elemanına bağlanır (bağlantıelemanı3, parça numarası 5pindin-plug).
