Geometri Gereksinimleri - Boru Dirseği

Bir bileşenin SOLIDWORKS Routing'de Dirsek olarak kullanılabilmesi için aşağıdaki öğeler gerekir.

Tesisat çizimlerinin ve ölçümlendirmelerinin adları büyük-küçük harfe duyarlıdır.

DirsekYay

  • DirsekYay adlı bir çizim
  • Adları aşağıda belirtilen ölçümlendirmelere sahip, dirseğin merkez çizgisini temsil eden bir yay:
    • BükümYarıçapı@DirsekYayı
    • BükümAçısı@DirsekYayı

Örnek:

Tesisat

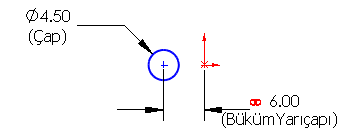

  • Bir çizim:
    • adı Tesisat,
    • yayın bir ucuna dik bir düzlemde
  • Çap@Tesisat adlı bir ölçümlendirmesi olan, dirseğin dış çapını temsil eden bir daire
  • Dairenin merkezi ile yayın merkezi arasındaki bir ölçümlendirme:
    • adı BüyükYarıçapı@Tesisat
    • BükümYarıçapı@DirsekYay ile bağlantılı

Örnek:

Unsur

Aşağıdakileri kullanan bir SüpürmeFM_sweep_feature.gif:
  • Profil için Tesisat
  • Yol için DirsekYay
  • Duvar kalınlığını belirlemek için İnce Unsur

Örnek:
