Geometri Gereklilikleri - Destekler

Aşağıdaki öğeler bir bileşenin SOLIDWORKS Routing'de Askı, Destek veya Klips olarak kullanılması için gereklidir.

Tesisat çizimlerinin ve ölçümlendirmelerinin adları büyük-küçük harfe duyarlıdır.

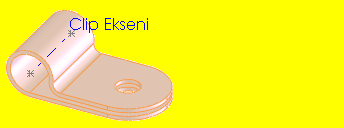

Klips Ekseni

Montajdaki bir kenar veya eksenle hizalamak için Klips Ekseni adlı bir eksen. Klips Ekseni, giriş/çıkış noktalarını tanımlayan iki tesisat noktası arasında çalışır.

Örnek:

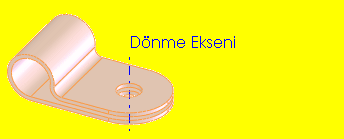

Döndürme Ekseni

Klipsin istenen oryantasyona döndürülmesini kolaylaştırmak için Döndürme Ekseni adlı bir eksen.

Örnek: Clip_AxisOfRotation.gif

Buna ek olarak askı, destek veya klipsin tesisat çapı değiştiğinde yeniden boyutlandırılmasını istiyorsanız aşağıdakileri yapın:

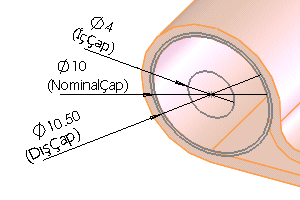

Filtre Çizimi

  • Filtre Çizimi adlı bir çizim.
  • Ölçümlendirme ile eşmerkezli üç dairenin adları:
    • NominalÇap (klipsin nominal boyutu)
    • İç Çap(klipsin ayarlayabileceği en küçük demetin çapı)
    • DışÇap(klipsin ayarlayabileceği en büyük demetin çapı)

Örnek:

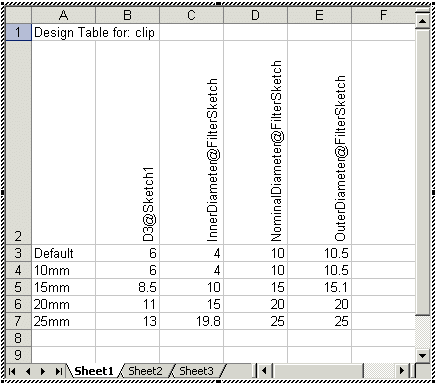

Çakışan Konfigürasyonlar

Aşağıda belirtilenleri de içeren birden çok konfigürasyon oluşturmak için bir tasarım tablosu ekleyin:
  • FiltreÇizim ölçümlendirmeleri. Eksiksiz olarak tüm konfigürasyonların boşluksuz olarak en büyükten en küçüğe kadar olan aralıktaki tüm boyutları kapsayabilmesi için bir boyutun İçÇap'ının, bir sonraki aşağı boyutun DışÇap'ından az olması gerekir.
  • Klipsin boyutuna göre değişen diğer ölçümlendirmeler.

Örnek:
