Şerit Kablolar

Esnek veya katlanan şerit kablo tesisatları modelleyebilirsiniz.

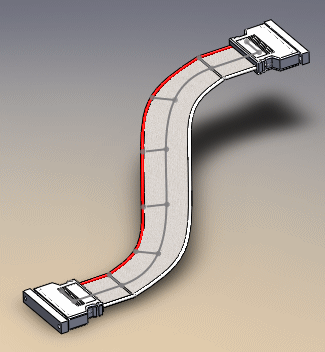

Esnek

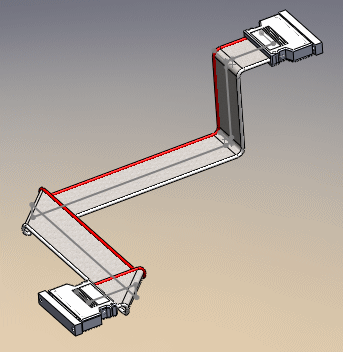

Katlanmış
Şerit kablo tesisatları oluşturmak için şunlara ihtiyacınız vardır:
  • Şerit kablo bağlantı elemanları ve klipsler. Kendi şerit kablo bağlantı elemanlarınızı ve klipslerinizi oluşturabilir veya Design Library'de sunulan örnek parçaları kullanabilirsiniz. Tesisatın yolunu tanımlamak için klipsler ve sanal klipsler kullanın. Örnek bağlantı elemanlarına ve klipslere ulaşmak için Görev Bölmesinin Design Library sekmesine gidin ve şuna gözatın routing\electrical\ribbon cable.
  • Şerit kablo. Kendi şerit kablonuzu tanımlayabilir veya kablo/tel kitaplığında sunulan örnek kabloları kullanabilirsiniz. Araçlar > Tesisat > Elektrik > Routing Library Manager seçeneğine tıklayın ve Var olan bir arşivi aç seçeneğine tıklayın. Ön tanımlı kabloları görmek veya kendinizinkini eklemek için iletişim kutusunda Şerit Kablo Kitaplığı seçeneğini belirleyin.
Bir şerit kabloyu tesisatlamak için:
  1. Şerit kablo klipslerini ve bağlantı elemanı yuvalarını önceden ana montaja yerleştirin.
  2. Şerit kablo tesisatını başlatmak için ana montaja geçerli bir şerit kablo bağlantı elemanı ekleyin.
  3. Otomatik Tesisat'ı kullanarak (Elektrik araç çubuğu) bağlantı elemanlarını ve klipsleri seçip yolu belirleyin.

Bkz. Esnek ve Katlanmış Şerit Kablo Tesisatları Oluşturma ile ilgili konular.

Şerit kablo ortamındaki sınırlamalar şunlardır:
  • İç bağlantı desteklenmez. Bu nedenle teller atayamazsınız, başlangıç-bitiş listeleri kullanamazsınız ve bağlantı elemanı tabloları herhangi bir bağlantı göstermez.
  • Şerit kablo tesisatlarını belirtmek için Otomatik Tesisat PropertyManager'ını kullanmanız gerekir. Çizim araç çubuklarındaki araçları ve menüleri kullanamazsınız.
  • Otomatik Tesisat PropertyManager'ında Otomatik Tesisat mevcut değildir. Klipsleri ve bağlantı elemanı yuvalarını önceden yerleştirerek tesisat öncesinde tesisat geometrisini kurmalısınız.
  • Tesisatı Onar komutu desteklenmez.
  • Sabit uzunluklu standart kabloların kullanımı desteklenmez.
  • Yassılaştırılmış tesisatın teknik resimleri hizalı bağlantı elemanlarını göstermez. (Hizalı bağlantı elemanlarını tesisatın 3B modeli teknik resimlerinde gösterebilirsiniz.)
