Hizalanmamış Bağlantı ve Tesisat Noktalı Manifold Bağlantı Elemanları Desteği

Tesisata manifold bağlantı elemanları ekleyebilirsiniz. Bu bağlantı elemanlarının pek çok bağlantı noktası bulunur, ancak eksenleri bir tesisat noktası ekleyebileceğiniz bir ortak nokta ile hizalı değildir.

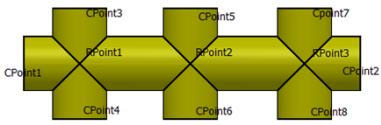

Aşağıdaki örnekte birden çok bağlantı noktası (BNoktası) ve tesisat noktası (TNoktası) olan bir bağlantı elemanı görülmektedir.

Tesisat segmentinin ortasında manifold bağlantı elemanlarını yakalayabilir, sürükleyebilir ve bırakabilirsiniz. Bağlantı elemanlarını farklı hizalanmış BNoktası ve TNoktası olan çiftlerle hizalamak ve bunları yerleştirmek için Tab tuşuna basın.

Aşağıdaki örneklerde bağlantı elemanlarının hizalanması ve yerleştirilmesi gösterilmektedir:

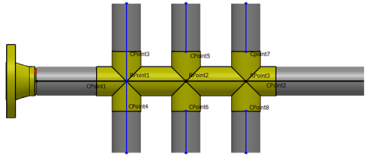

Bu alt montajda, hizalama için TNoktası 1 kullanılmıştır. BNoktası1 ve BNoktası2 ana tesisat segmentine hizalanmıştır.

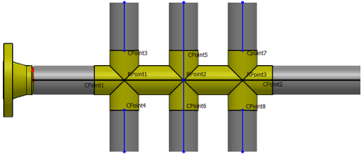

Bu örnekte, hizalama için TNoktası2 kullanılmış, ancak BNoktası5 ve BNoktası6 ana tesisat segmentine hizalanmıştır.
