Splice Ekleme

Bu konuda, tesisat ayrıldıktan sonra bir splice'ın nasıl ekleneceği açıklanır.

  1. Tesisatı Düzenle modunda bir tesisat montajını açın.
  2. Tesisatta bir ayrılma olmasını istediğiniz konumdaki çizim objesine sağ tıklayın ve Araçlar > Tesisat > Elektrik > Tesisatı Ayır seçeneğine tıklayın.

    Çizim objelerinin ayrıldığı yere bir ayırma noktası eklenir.

  3. Ayırma noktasını seçin ve Araçlar > Tesisat > Elektrik > Splice Ekle seçeneğine tıklayın.
  4. Tasarım Kitaplığından bir splice bileşenini ayırma noktasına sürükleyin.

    Splice, çeşitli tel boyutlarını destekler. Tel boyutunda kullanmak için splice bileşeninin konfigürasyonunu seçin.

  5. Splice Ekle PropertyManager'ında splice için bir ad girin ve istiyorsanız bir bağlantı elemanı tablosu ve malzeme listesi eklemek için seçenekleri belirleyin.
  6. PM_OK.gif öğesine tıklayın.

    Splice, FeatureManager tasarım ağacına eklenir.

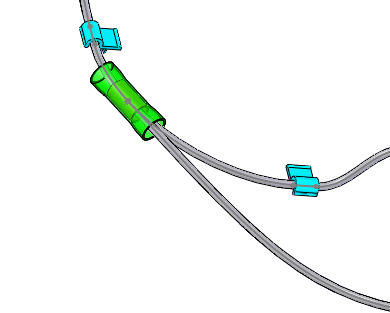

Splice
