Uygun sütun üstbilgilerine sahip bir Excel çalışma sayfası oluşturun. Kablo kitaplıkları için kablo kitaplıkları ve çekirdek kitaplıklar şeklinde sütun adları oluşturabilirsiniz. Çalışma sayfasını oluştururken şu kuralları kullanın:
Tüm sütun üstbilgileri gereklidir. Sütun üstbilgileri, oluşturmak istediğiniz kitaplık dosyasının tipine bağlı olarak değişir. Excel dosyasındaki alanlar için farklı üstbilgi adları kullanabilirsiniz ve Excel dosyasını alırken adları kitaplık üstbilgi alanlarıyla eşleştirebilirsiniz.
Bir kablo kitaplığında kabloyu tanımlamak için bir satır ve her bir çekirdeği tanımlamaya yönelik bir satıra daha ihtiyaç vardır. Bir boru ve tüp kaplama kitaplığında kaplama kitaplıkları ve malzeme kitaplıkları için sütun adları bulunabilir. Diğer kitaplıklarda yalnızca bir satıra ihtiyaç vardır
Aşağıdaki tablolar her bir dosya türü için sütun üstbilgilerini listelemektedir.
| Kablo Kitaplığı için Sütun Üstbilgisi |
|
Çekirdek Kitaplık için Sütun Üstbilgisi |
|---|
| Kablo Adı |
Dış Çap |
|
Kablo Adı |
Renk |
| Parça Numarası |
Çekirdeklerin Sayısı |
|
Tel Adı |
Görüntüleme Rengi |
| Tanım |
Minimum Büküm Yarıçapı |
|
Boyut |
Minimum Büküm Yarıçapı |
| |
|
|
Dış Çap |
Mühür |
| Tel Kitaplığı için Sütun Üstbilgisi |
|---|
| Tel Adı |
Görüntüleme Rengi |
| Parça Numarası |
Minimum Büküm Yarıçapı |
| Tanım |
Boyut |
| Dış Çap |
Mühür |
| Renk |
|
| Bileşen Kitaplığı için Sütun Üstbilgisi |
|---|
| Parça Numarası |
Pim Listesi |
| Kitaplık Adı |
Terminaller |
| Konfigürasyon Adı |
Bileşen Dış Çapı |
| Tanım |
Ölçer |
| Şerit Kablo Kitaplığı için Sütun Üstbilgisi |
|---|
| Kablo Adı |
Renk |
| Parça Numarası |
Görüntüleme Rengi |
| Tanım |
İletkenlerin Sayısı |
| Kalınlık |
Minimum Büküm Yarıçapı |
| Genişlik |
|
| Boru ve Tüp Kaplama Kitaplığı için Sütun Üstbilgisi |
|
Boru ve Tüp Malzeme Kitaplığı için Sütun Üstbilgisi |
|---|
| Kaplama Kimliği |
Paketleme |
|
Kaplama Kimliği |
Kaynama Noktası |
| Kaplama Adı |
Parça Numarası |
|
SOLIDWORKS Malzemesi Kitaplığı |
Güçlendirme Ekleme |
| Kaplama Tipi |
Uygulama |
|
SOLIDWORKS Malzemesi |
Ekle |
| Genişlik |
Çöküm Gerilimi |
|
SOLIDWORKS Malzemesi Kimliği |
Kompozisyon |
| Kalınlık |
Şekil |
|
Malzeme |
Kızdırma Kaybı |
| |
|
|
Renk |
Uzama |
| |
|
|
Üretim |
Ayrılma Dayanımı |
| |
|
|
Servis Sıcaklığı |
|
| Elektrik için Sütun Üstbilgisi |
|---|
| Kaplama Kimliği |
Dış Çap |
| Kaplama Adı |
Renk |
| Uygulama |
Parça Numarası |
| Maliyet |
Tanım |

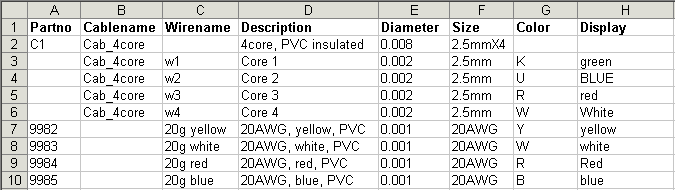

İşte 4 çekirdekli bir kablo için bir Excel dosyası örneği; parça numarası C1 ve dört ayrı tel, parça numaraları 9982-9985.
