Bileşen Çizgisi Yazı Tipi

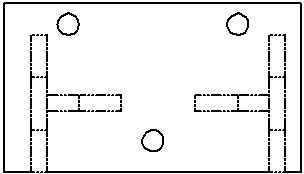

Bileşen Çizgisi Yazı Tipi iletişim kutusu bir montaj teknik resmindeki bileşenlerin her birinin kenarındaki çizgi yazı tipi stilini değiştirmenize imkan sağlar. Çizgi yazı tipini varsayılandan değiştirerek teknik resim görünümünde bireysel bileşenleri ayırt edebilirsiniz.



Bileşen kenarlarının yazı tipi stilini değiştirmek için:

  1. Teknik resim görünümünde bir bileşeni sağ tıklayın (veya Ctrl tuşuna basıp birden fazla bileşen seçin) ve Bileşen Çizgisi Yazı Tipi'ni seçin.

    Bileşen Çizgisi Yazı Tipi iletişim kutusu görüntülenir.

  2. Aşağıdaki Bileşen Görünümü Özellikleri'nden seçim yapın ve Tamam'ı tıklayın.
Belge varsayılanlarını kullan Seçildiğinde, iletişim kutusundaki diğer seçimler yoksayılır.
Çizgi stili Listeden bir stil (Kesintisizi, Kesikli vb.) seçin.
Çizgi kalınlığı Listeden bir kalınlık seçin veya Özel Boyut'u seçin ve bir Özel bir kalınlık değeri girin.
Çizgi stili ve Çizgi kalınlığını Belge Özellikleri - Çizgi Yazı Tipi'nde belirlediğiniz varsayılanlara döndürmek için Tümünü Sıfırla'yı tıklayın.
Şuna uygula: Değişiklikleri teknik resim görünümü Seçimden veya Tüm görünümler'e uygulamak için seçin.
Katman Bileşen bir katmandaysa katmanın adı kutuda görünür. Listeden adlandırılmış bir katman seçerek bileşenin katmanını değiştirebilirsiniz. Bir katman seçtiğinizde bileşen renk de dahil katmanın ayarlarını kullanır.
Bileşen Çizgisi Yazı Tipi iletişim kutusundaki çizgi stili ve çizgi kalınlığı seçimleri Katman özelliklerinde belirlenenlere göre önceliklidir.
