Ölçümlendirmeleri ve Notları Hizalama

Çıkarım çizgileri, ızgaralar ve hizalama araçları kullanarak çeşitli yöntemlerle ölçümlendirmeleri ve notları hizalayabilirsiniz.

Çıkarım Çizgileri

Sürükleme sırasında görünen çıkarım çizgilerini kullanarak ölçümlendirmeleri ve notları hizalayabilirsiniz.

Ölçümlendirmeleri ve notları, notlarını kullanarak yeni konumlara sürükleyin. Çıkarım çizgilerini kullanarak onları hizalayın ve konumlandırın.

Bir ölçümlendirmeyi sürükleyin ve noktalı çıkarım çizgisinin gösterdiği gibi, onu başka bir ölçümlendirme metnine "yerleştirin".

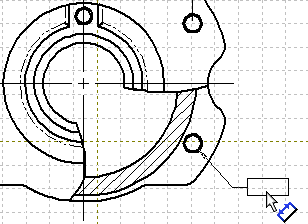

Bir notu sürükleyin ve noktalı çıkarım çizgisinin gösterdiği gibi, onu ölçümlendirme metnine "yerleştirin".

Izgaralar

Ölçümlendirmeleri (notları değil) sürükleyebilir ve ızgaraya yerleştirebilirsiniz.

Izgarayı etkinleştirin ve ızgara aralığını Araçlar > Seçenekler > Belge Özellikleri > Izgara/Yakalama'da ayarlayın.

Hizalama Araçları

Yalnızca ölçümlendirme hizalama araçları (Ölçümlendirmeleri Paralel/Eş Merkezli Hizalama ve Ölçümlendirmeleri Doğrusal/Radyal Hizalama) kalıcı hizalama oluşturur. Çıkarım çizgilerine sürükleme veya bir ızgaraya yerleştirme kalıcı değildir.

İçindekiler

  • Paralel/Eş Merkezli Ölçümlendirmeleri Hizalama

    Bir teknik resimde seçili doğrusal, radyal veya açısal ölçümlendirmeleri eşit aralıkla hizalayabilirsiniz. Ölçümlendirmeleri "yığmak" ve "aralamak" için Paralel/Eşmerkezli Hizalama kullanılır. Seçili ölçümlendirmeler aynı tipte olmalıdır.

  • Doğrusal/Radyal Ölçümlendirmeleri Hizalama

    Teknik resim görünümünde, seçili doğrusal, radyal ve açısal teknik resim ölçümlendirmelerini hizalar ve gruplar. Seçili ölçümlendirmeler aynı tipte olmalı ve aynı yöne (doğrusal ölçümlendirmeler) veya aynı merkez noktasına (açısal ölçümlendirmeler) sahip olmalılar.
