Kütle Merkezi Noktaları

Parçalara ve montajlara bir Kütle Merkezi (COM) noktası ekleyebilirsiniz. COM noktası içeren parçalar veya montajların teknik çizimlerinde COM noktasını gösterip referans verebilirsiniz.

Kütle MerkeziTool_Center_Of_Mass_Reference_Geometry.gif (Referans Geometri araç çubuğu) veya Ekle > Referans Geometri > Kütle Merkezi öğesine tıklayarak bir COM noktası eklersiniz.

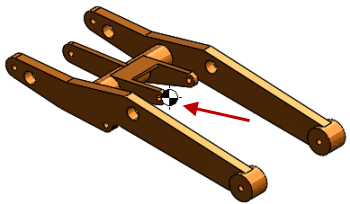

Grafik alanında, modelin kütle merkezinde center_of_mass_feature.gif görünür. FeatureManager tasarım ağacında, Kütle MerkeziFM_center_of_mass.gif simgesi OrijinFM_origin.png öğesinin hemen altında görünür.

Modelin kütle merkezi değiştikçe COM noktasının konumu da güncellenir. Örneğin, unsurları bir parçaya eklerken, taşırken ve silerken COM noktasının konumu güncellenir.
COM_parts

COM noktası ile tepe noktaları, kenarlar ve yüzler gibi objeler arasındaki uzaklıkları ölçebilir ve referans ölçümlendirmeler ekleyebilirsiniz.

COM noktasından süren ölçümlendirmeler oluşturamazsınız. Ancak, bir Kütle Merkezi Referans (COMR) noktası oluşturup bu noktayı süren ölçümlendirmeleri tanımlamak üzere kullanabilirsiniz.

COM ve COMR noktalarını referans alan Ölçüm sensörleri oluşturabilirsiniz.

Araçlar > Unsur İstatistikleri öğesine tıklayarak COM ve COMR noktalarının modelin yeniden oluşturma süresi üzerindeki etkisini kontrol edebilirsiniz.
