Pah Ölçümlendirmeleri

Teknik resimlerdeki pahları ölçümlendirebilirsiniz. Pah ölçümlendirmelerinin, olağan ölçümlendirme görüntüleme özelliklerinin yanı sıra lider görünümü, metin görünümü ve X görünümü için kendi seçenekleri vardır.

X görünümü, X'in pah ölçümlendirmesindeki boyutudur ve 1 X 45° (Uzunluk X Açı), 45° X 1 (Açı X Uzunluk), 1 X 1 (Uzunluk X Uzunluk) veya C1 (45° pahlar) gibi iki numaradan oluşur.

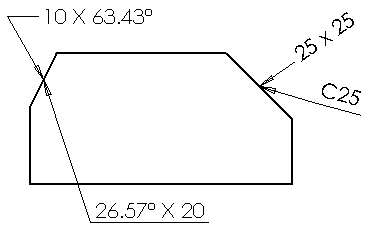

Pah ölçümlendirmeleri çeşitli metin ve lider tipleriyle ve X boyutlarıyla görüntülenebilir.
Pah ölçümlendirmeleri için tolerans tipleri Hiçbiri, Çift Taraflı ve Simetrik ile sınırlıdır.

Pah ölçümlendirmesi lider görünümü, metin görünümü ve X görünümü için belge varsayılanlarını Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler > Pah'ta ayarlayabilirsiniz.

Teknik Resimlere Pah Ölçümlendirmeleri Ekleme

Bir teknik resme pah ölçümlendirmeleri eklemek için:

  1. Ölçümlendirmeler/İlişkiler araç çubuğunda Pah Ölçümlendirmesi'ni Tool_Chamfer_Dimensions_Relations.gif veya Araçlar > Ölçümlendirmeler > Pah 'ı tıklayın.

    İmleç pointer_Chamfer_Dim.gif şekline dönüşür.

  2. Pahlı kenarı seçin, lider kenarlarından birini seçin, ardından ölçümlendirmeyi yerleştirmek için grafik alanını tıklayın. Önce pahlı kenarı seçmeniz gerekir. Ancak, sonradan lider kenarlardan birini seçene dek ölçümlendirme görüntülenmez.

    Eşit aralıklı ölçümlendirmeler yerleştirmek için hızlı ölçümlendirme kullanın. Alternatif olarak, ölçümlendirmeyi yerleştirmek için imleci hızlı ölçümlendirme seçicinin dışına götürün.

    Ölçümlendirme PropertyManager'ı görüntülenir ve araç, diğer pahları ölçümlendirmeniz için etkin kalır.

  3. PM_OK.gif öğesine tıklayın.
