Ölçümlendirme Toleransı ve Doğruluğu Örnekleri

Tolerans ve doğruluk seçeneklerini, aşağıdaki örneklerde gösterildiği gibi, Ölçümlendirme Değeri PropertyManager'da ayarlayabilirsiniz.

Parçada birden çok konfigürasyon varsa, seçili konfigürasyonları değiştirmek için Konfigürasyonlar'ı tıklayın.

Teknik resimdeki süren ölçümlendirmelerin toleransları üzerindeki değişiklikler modele yayılır.

Temel Ölçümlendirme metninin etrafına bir kutu ekler. Geometrik ölçümlendirme ve toleransta, Temel teorik olarak tam ölçümlendirme değerini belirtir.
Çift Taraflı Ayrı üst ve alt toleransların izlediği nominal ölçümlendirmeyi gösterir. button_dim_tol_max.gif ve button_dim_tol_min.gif içerisinde nominal üstü ve altı miktarlar için değerler belirtin.
Limit Ölçümlendirmenin üst ve alt limitlerini görüntüler. button_dim_tol_max.gif ve button_dim_tol_min.gif içerisinde nominal üstü ve altı miktarlar için değerler belirtin. Tolerans değerleri nominale eklenir veya ondan çıkarılır.
Simetrik Toleransın izlediği nominal ölçümlendirmeyi görüntüler. button_dim_tol_max.gif içerisinde nominal üstü ve altı miktarlar için aynı değerleri belirtin.
MİN MİN soneki için nominal değeri görüntüler.
MAKS MAKS soneki için nominal değeri görüntüler.

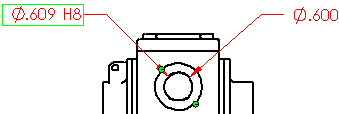

Sığdırma toleranslar Toleransı Sınıflandırma ve alfanümerik değerlere göre ayarlar. Bu örnekte:
  • Tolerans Tipidim_tol.png = Sığdırma
  • Sınıflandırmadim_tol_fit_class.png = Boşluk
  • Delik Sığdırdim_tol_fit_hole.png Düğmesi = H8

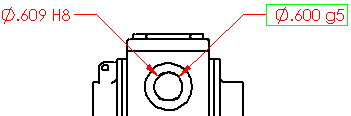

  Şaft Sığdır değerini g5 kullanarak milin toleransını ayarlar.

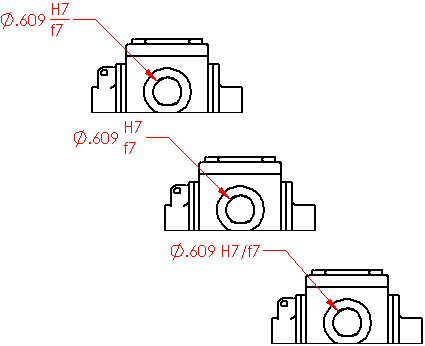

  Aşağıdakileri kullanarak sığdırma toleranslarını tek bir ölçümlendirmede birleştirir:
  • Çizgi görüntüsü ile yığılmışdim_tol_fit_stacked_line.png Düğmesi
  • Çizgi görüntüsü olmadan yığılmışdim_tol_fit_stack.png Düğmesi
  • Doğrusal görüntüdim_tol_fit_lin.png Düğmesi
  Tolerans değerini görüntülemek için Tolerans ile sığdır kullanır. Delik Sığdır dim_tol_fit_hole.png Button ve Şaft Sığdır dim_tol_fit_shaft.png öğeleri kullanıldığında, tolerans değerleri otomatik olarak tanımlanır.


  Sığdır (yalnızca tolerans)dim_tol.png öğesini Sığdır olarak ayarlayarak Tolerans Tipi değerlerini görüntülemeden kullanır.
