Parça ve Çizimlerde Ölçümlendirmeleri Formatlamak

Parça ve çizimlerde ölçümlendirmelerin görünümünü değiştirebilirsiniz.

Renk ve Parantez Araçlar > Seçenekler > Sistem Seçenekleri > Renkler altından çeşitli ölçümlendirme tipleri için renk belirleyebilir ve Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler 'deki Varsayılan olarak parantez ekle seçeneğini belirleyebilirsiniz.
Oklar Ölçümlendirmeler seçilirken ölçümlendirme oklarının üzerinde dairesel tutamaçlar görünür. Bir ok başı tutamacını tıkladığınızda (ölçümlendirmede iki tutamaç varsa birine) oklar dışarı veya içeri çevrilir.
Çizgileri Gizle ve Göster Bir ölçümlendirme veya uzatma çizgisini gizlemek için çizgiyi sağ tıklayıp Ölçümlendirme Çizgisini Gizle veya Uzatma Çizgisini Gizle'yi seçin. Gizlenen çizgileri göstermek için ölçümlendirmeye veya görünen bir çizgiye sağ tıklayın ve Ölçümlendirme Çizgilerini Göster veya Uzatma Çizgilerini Göster
'i seçin.
Çap, Radyal, veya Doğrusal Görünümler Bir ölçümlendirmeyi çap, yarıçap veya doğrusal görünüme değiştirebilirsiniz. Ekranda, bir çap, radyal veya doğrusal ölçümlendirmeye sağ tıklayıp Görünüm Seçenekleri'ne tıklayın. Seçin:
display_as_diameter.gif display_as_radius.gif

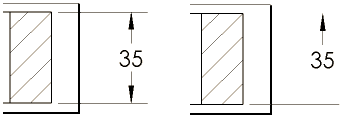

Çap Olarak Göster. Bu örnek ikinci ok olmadan gösterilir. İki oku da göstermek için Belge ikinci okunu kullan'ı tıklayın. Yarı Çap Olarak Göster
Doğrusal olarak göster. Ölçümlendirmeyi doğrusal stile ayarlar (yalnızca çap ölçümlendirmeleri için.)
Yalnızca ölçümlendirmeyi ilk oluştururken sağ tıklayıp yukarıdaki seçenekleri belirleyebilirsiniz. Ölçümlendirmeleri daha sonra değiştirirseniz, ölçümlendirmeye sağ tıklayın ve Görünüm Seçenekleri'ni seçip ardından yukarıdaki seçeneklerden birini seçin.
