Sac levha parçalarına özgü özellikler Kesim Listesi Özellikleri iletişim kutusunda hesaplanır ve görüntülenir.
Hesaplanan özelliklerden bazıları, sınırlandırma kutusuna dayanır, yassı çoğaltmanın içine sığabileceği en küçük dikdörtgen. Düz çoğaltmayı sığdırmak için tane yönüyle hizalanan en küçük dikdörtgeni belirlemek için bir tane yönü ayarlayabilirsiniz (bkz. Düz Çoğaltma PropertyManager). Sınırlandırıcı kutu, sac levha parçasını yassılaştırdığınızda bir çizimle temsil edilir ve FeatureManager tasarım ağacında Yassı Çoğaltma
altında bulunur. Ayrıca, kesim listesindeki herhangi bir kesim listesi öğesi için söz konusu kesim listesi öğesindeki katı veya sac levha gövdelerin tipine bakılmaksızın bir sınırlandırma kutusu oluşturabilirsiniz.

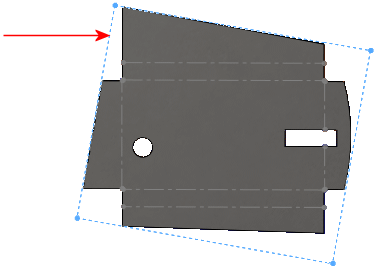

Bir yassı çoğaltmada sınırlandırma kutusu çizimi örneği:
Sac levha parçalarda aşağıdaki özellikler hesaplanır:
| Sınırlandırma Kutusu Uzunluğu |
Sınırlandırma kutusunun en uzun tarafı |
| Sınırlandırma Kutusu Genişliği |
Sınırlandırma kutusunun en kısa tarafı |
| Sac Levha Kalınlığı |
|
| Sınırlandırma Kutusu Alanı |
Sınırlandırma kutusu uzunluğu x Sınırlandırma kutusu genişliği |
| Sınırlandırma Kutusu Alanı-Boş |
İçinden kesilmişler hariç yassı çoğaltmanın alanı |
| Kesme Uzunluğu-Dış |
Yassı çoğaltmanın (boş), makinenin kesme süresini hesaplamak için kullanılan dış çevresi |
| Kesme Uzunluğu-İç |
İç çerçevelerin veya kesip çıkarmaların çevrelerinin toplamı |
| Kesip Çıkarmalar |
Yassı çoğaltmanın üzerinde, makinenin boşta kalma süresini hesaplamak için kullanılan kapalı kesip çıkarmalar (içinden delikler) |
| Bükümler |
Parçadaki bükümlerin sayısı |
| Büküm Payı |
Yassı çoğaltma hesaplamasının temeli |
| Malzeme |
|
| Kütle |
|
| Tanım |
|
| Büküm Yarıçapı |
|
| Yüzey İşlemi |
|
