Uzatma Çizgilerini Basamaklandırma

Çizgiye bir basamak yerleştirmek için doğrusal ölçümlendirme uzatma çizgilerini sağ tıklayabilir ve Görünüm Seçenekleri > Basamak Oluştur'u seçebilirsiniz.

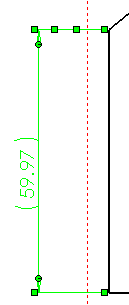

Basamak oluştur'u seçtikten sonra ölçümlendirme uzatma çizgisi Bir basamak noktası sürükledikten sonra ölçümlendirme uzatma çizgisi
Bir basamağı seçili ölçümlendirme uzatma çizgisinden kaldırmak için, çizgiye sağ tıklayın ve Görünüm Seçenekleri > Basamaklandır öğesinin işaretini kaldırın.

Ölçümlendirme Uzatma Çizgilerinde Basamaklar Oluşturma

Doğrusal ölçümlendirme uzatma çizgilerini basamaklandırmak için bir uzatma çizgisine sağ tıklayabilir ve Görünüm Seçenekleri > Basamaklandır'ı seçebilirsiniz.

Bir ölçümlendirme uzatma çizgisinde basamak oluşturmak için:

  1. Bir ölçümlendirme uzatma çizgisine sağ tıklayın ve Görünüm Seçenekleri > Basamaklandır 'ı seçin.
  2. Bir büküm oluşturmak için ölçümlendirme uzatma çizgisi üzerindeki bir noktayı yatay veya dikey olarak sürükleyin.

    Bir basamağı seçili ölçümlendirme uzatma çizgisinden kaldırmak için, çizgiye sağ tıklayın ve Görünüm Seçenekleri > Basamaklandır 'ın işaretini kaldırın.

Ölçümlendirmeler ve Bilgiler için Birden Çok Basamak

Ölçümlendirme PropertyManager'ının Çoklu Basamak Lideri sekmesinden Liderlerleader_job.png Düğmesi öğesine tıklayarak varolan ölçümlendirme ve bilgi liderlerine birden çok basamak uygulayabilirsiniz.

Sağ tıklayıp Basamak Noktası Ekle'yi seçerek bir ölçümlendirme veya bilgi yerleştirdikten sonra basamaklar ekleyebilirsiniz. Basamak noktası ekledikten sonra basamak oluşturmak için basamak noktalarını sürükleyin.

Delik bilgilerine ve aşağıdaki ölçümlendirme tiplerine çoklu basamak liderleri ekleyebilirsiniz:
  • Çap
  • Radyal
  • Pah
